TDR+阻抗变化如何进行保温层下泄漏检测

TDR+阻抗变化如何进行保温层下泄漏检测

• 传感器安装：用温州漏腐蚀特定绝缘支架固定铜线和线号线使双线能平行并能大部分嵌入保温层安装。
• 电脉冲： TDR 单元沿线路发送快速电磁脉冲。

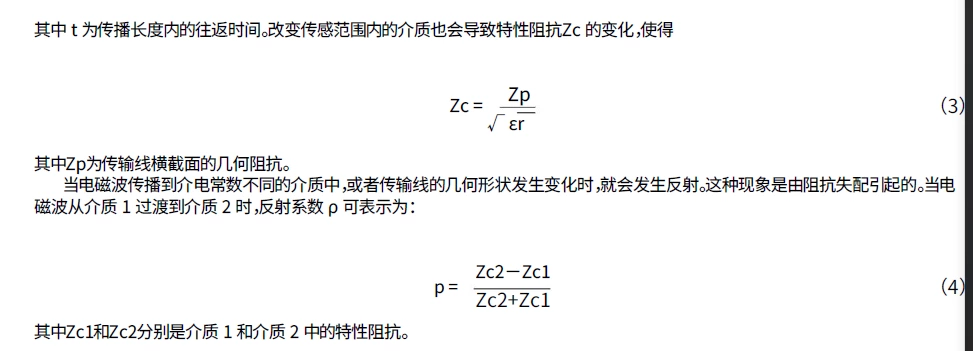

• 阻抗变化：当水分（腐蚀电解质）接触传感器时，会改变局部介电常数和阻抗。
• 反射：部分脉冲反射回源头，时间延迟揭示了潮湿点或泄漏的确切位置
•
• 盲区问题：TDR 在靠近测试端的几米内存在“测试盲区”。如果泄漏点太近（如 1~2 米内），可能无法测出。此时建议在线缆前端串联一根已知长度的“引入线（补偿线）

与传统方法相比的优势

• 精准定位：现代信号处理技术可以将泄漏定位到厘米级甚至米级以下。

较小的脉冲持续时间具有更好的分辨率，即。它们可以用来定位距离较近的故障。缺点是，由于长电缆产生的衰减，短脉冲的反射太小而无法测量，因此无法测量更长的电缆。对于较大的脉冲宽度，这种关系是相反的

• 多重泄漏：与声学方法不同，声学方法中一个较大的泄漏点可能会掩盖较小的泄漏点，而 TDR 可以识别多个同时发生的泄漏点。
• 材料无关性：适用于新安装的或已有的金属和非金属管道

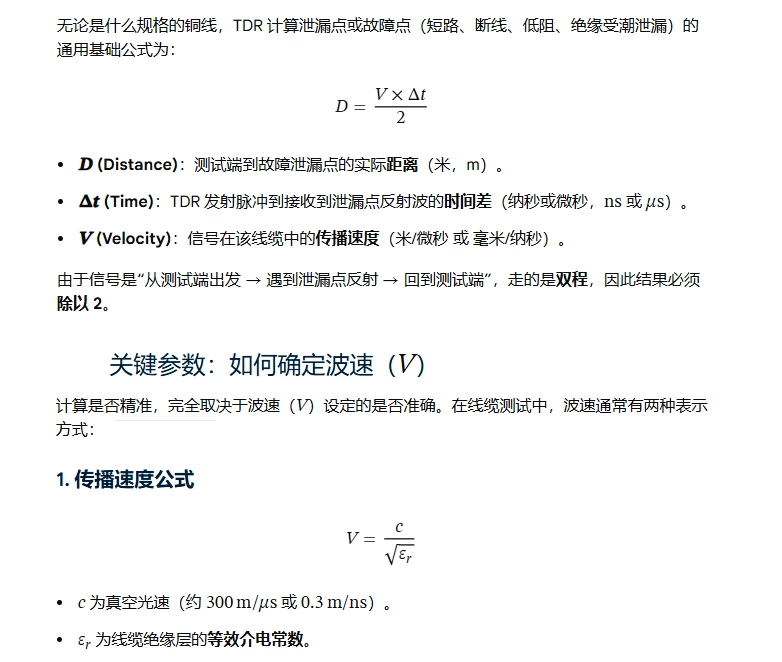

计算公式：

保温材料等效介电常数可以查
