保温层下湿气泄露监测之二阻抗测量
阻抗测量（TDR = 时域反射法）⽤于定位故障 阻抗测量的⼯作原理是在报警线和钢制管道之间施加高频交流电压。报警线和钢管之间的阻抗变化会反射回测量设备，由于传播速度已知，因此可以确定故障位置。 保温层的阻抗取决于报警线与服务管道之间的距离，报警线的横截⾯积（已知），保温层材料的特性（已知） 通过阻抗测量可以识别以下特性： ‑报警线长度 ‑ 故障点距离（电线长度（米）‑ 位置） ‑ 故障...

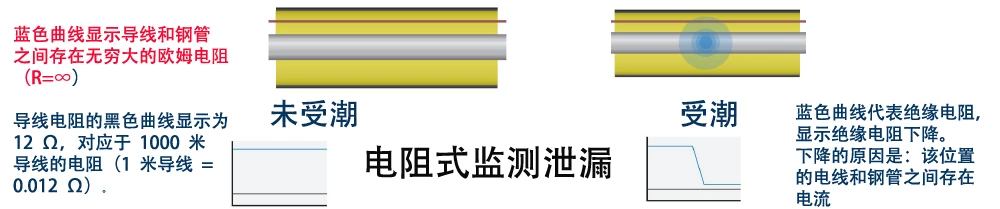

保温层下湿气泄露监测之电阻测量法
保温层下泄露监测系统3种监测原理及条件（标准：EN 14419-2019） 电阻测量 阻抗测量 电偶电压 1．电阻测量 原理：电阻测量法通过分别测量导线电阻和保温层电阻来检测故障 测量绝缘电阻的基本原理是 保温材料的导电性取决于水分的导电性 保温层的电性能会随着水分含量的变化而变化。 每米报警导线的电阻是已知的：每 100 米导线（1.5平方毫米）...
ER 柔性在线监测腐蚀率探头
流性是内置碳钢或者铝等基材通过和客户检测的母材 的腐蚀率对比系数 来计算母材腐蚀率 在腐蚀作⽤下，⾦属会转化为相对绝缘的腐蚀产物，其电阻⽐未腐蚀⾦属⾼⼏个数量级。材料的电阻可以表⽰为两个并联电阻，⼀个对应于⾦ 属，另⼀个对应于腐蚀产物。通常，当⾦属截⾯积 (W * t) 与腐蚀产物截⾯积处于同⼀数量级时，由于⾦属的电阻率较低，总电阻与⾦属本⾝的电 阻相近。另⼀⽅⾯，当⾦属截⾯积⾮常⼩（纳⽶级）时，...
保温层下泄漏监测与防护
您是否知道，只需花费每米约 1-10块，您就可以以这样的⽅式制造 保温管道系统，即您可以确信它已正确安装，并且可以在系统使⽤ 寿命期间监控泄漏也可以防护排放保温层下冷凝水。希望所有⼯程师都会说： “我为什么不呢？” 这正是电阻监测 (ERM) 系统背后的理念。只需极低的成 本，您的系统就能集成⼀个泄漏检测装置，并在管道系统的整个使⽤ 寿命期间进⾏监测。最棒的是，ERM 系统安装简便，任何制造商都应...

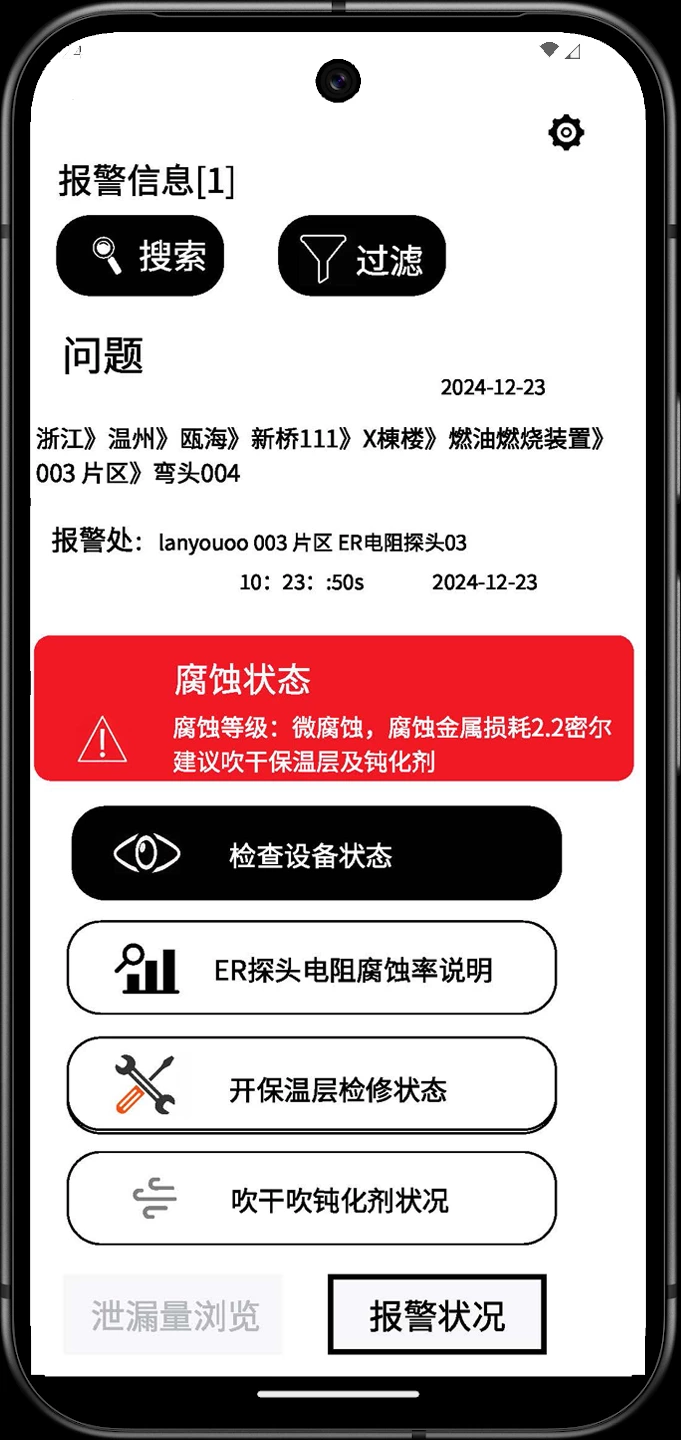

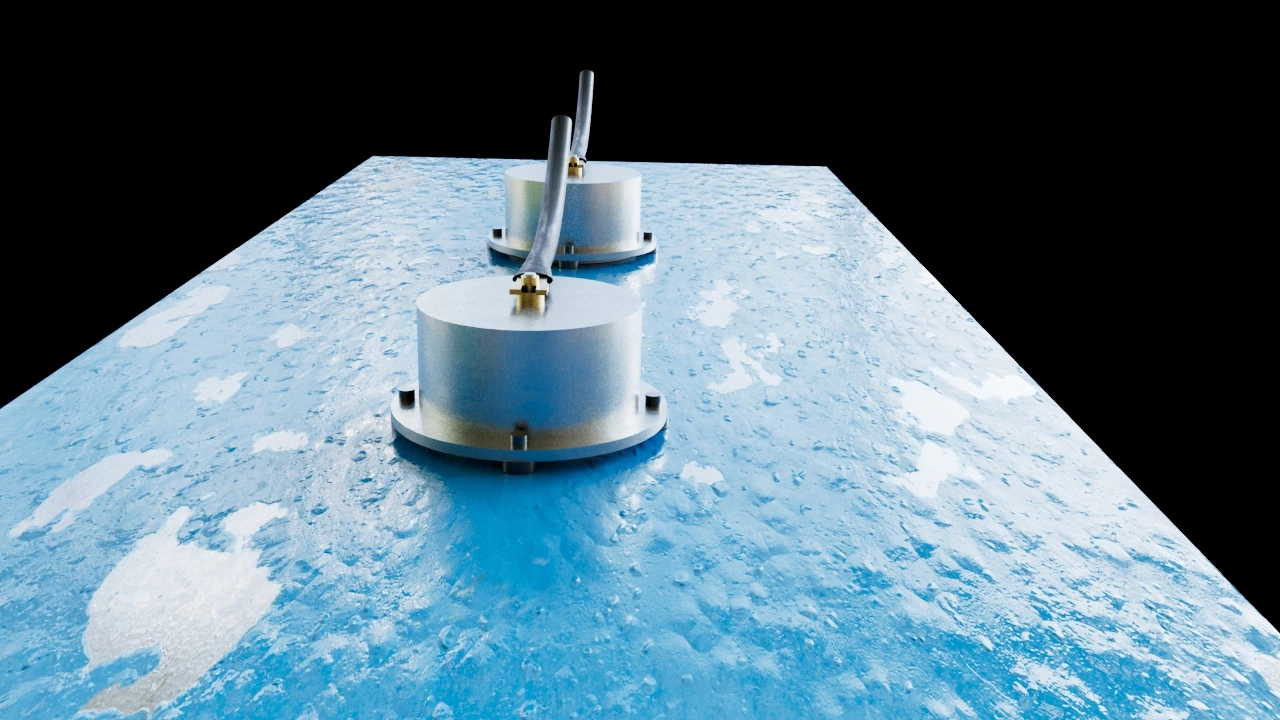

大气腐蚀 油漆劣化 ER 柔性腐蚀率监测原理
在反复经历干湿循环的环境中，水膜厚度和盐浓度会瞬息万变。 由于腐蚀是在变化过程中发生的，因此会发生更复杂的状态变化。 由于这种变化，理解阻抗变得困难 氧化铝薄膜的保护性能被认为是阻抗性的。通过高频（无法测量溶液电阻。 该阻抗值的倒数表示水膜形成状态。 这是可以理解的。随着溶液干燥，其溶解阻力趋于无穷大。 它的倒数几乎为零）和低频（在低频下，阻抗 该电阻值与氧化铝薄膜的电阻值相对应，其倒数为…… 此...
保温层下泄漏及湿气定位监测
保温层下泄漏及湿气定位监测 1. 泄漏检测电缆或者光纤（带定位） 工作原理： 1. 结构组成： 水泄漏检测电缆一般由电缆本体、传感器和连接器等部分组成。电缆通常是具有防水特性的绝缘材料，以保证其在各种环境下的适用性。 2. 传感器作用： 电缆内置有传感器，常见的有电阻式传感器、电容式传感器或...

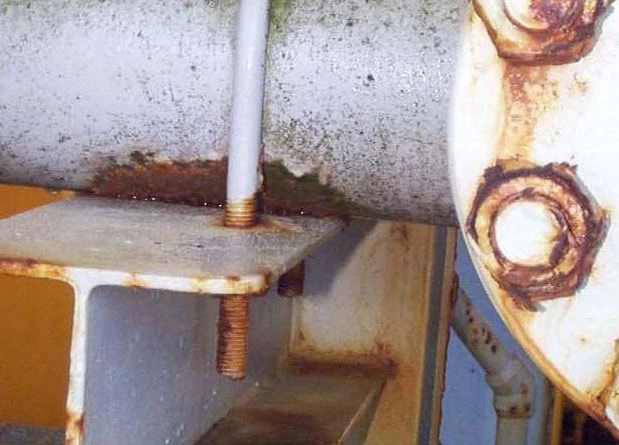

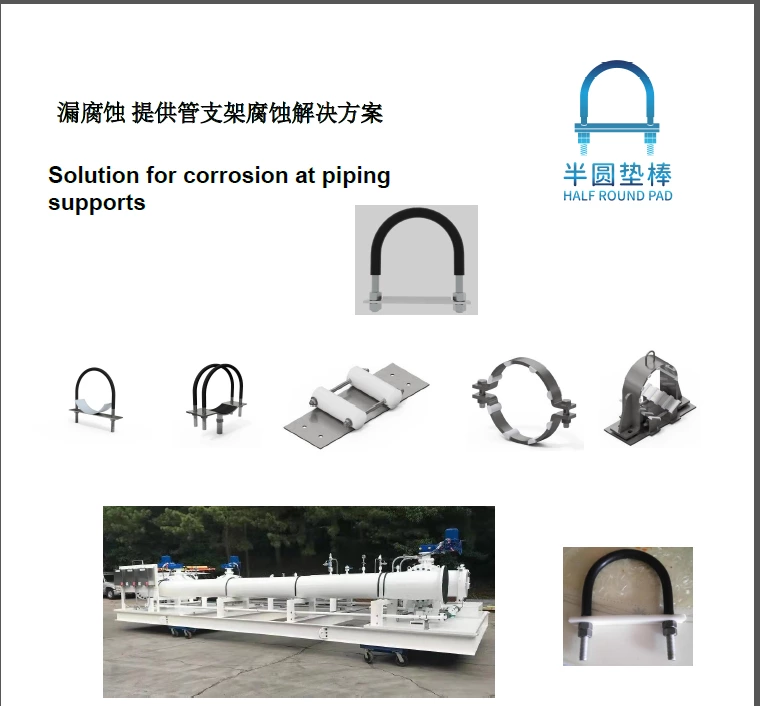

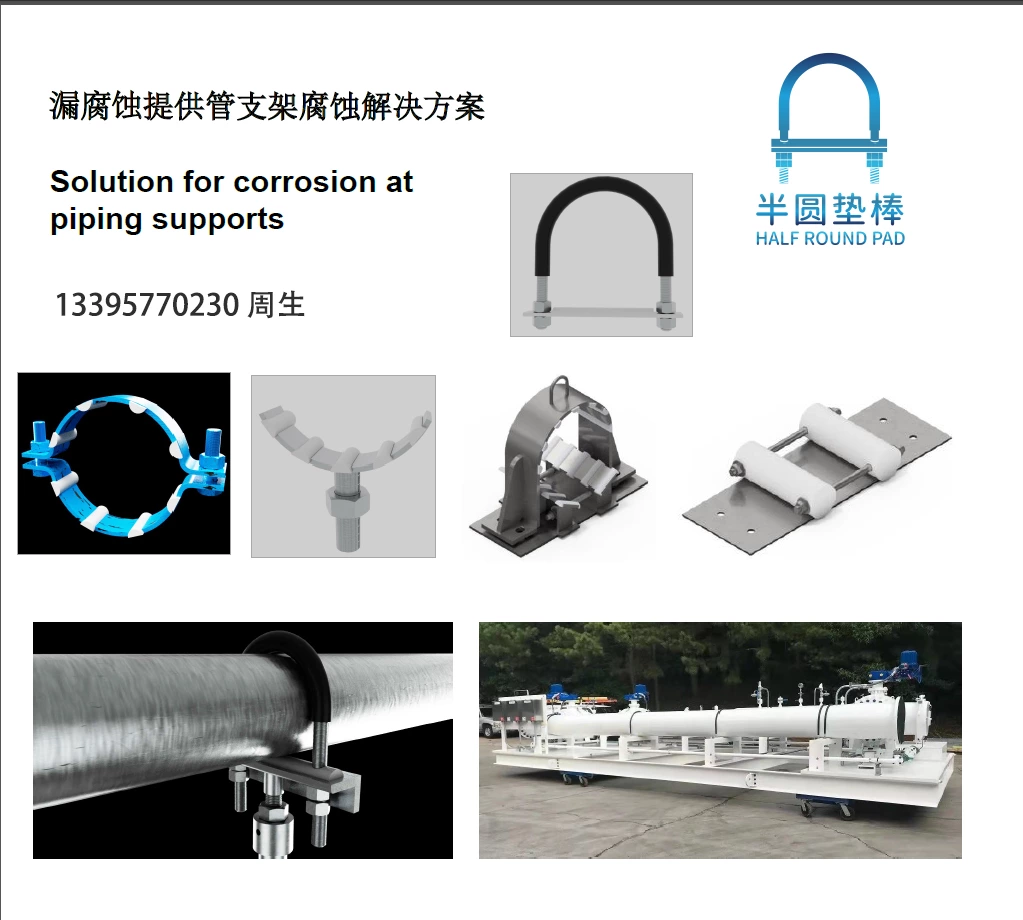

如何防护管道支架与管道之间金属接触点的腐蚀
管道支架与管道之间金属接触点的腐蚀是流程工业和海上作业中常见的难题,管支架有很多，管子由于温度水锤振动等 管支架设计也不一样，隔离水气 保护管道涂层损坏，肉眼能看到腐蚀及涂层损坏是必要的，欧洲采用玻璃纤维和橡胶复合 但是也避免不了水气进入涂层。国内一般采用橡胶套，或者塑胶平垫，橡胶是多孔材质，水气容易进入橡胶。因而也融入进入涂层（接触部分都有损伤）我们保护不是螺栓我们要保护是管道涂层，船舶一般采用...

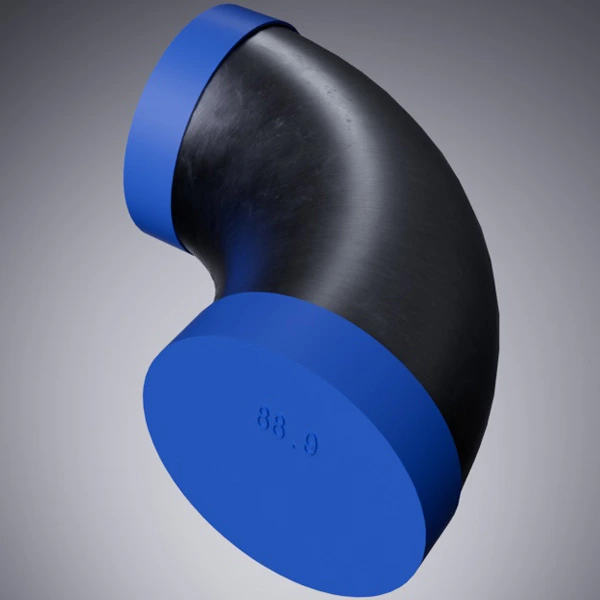

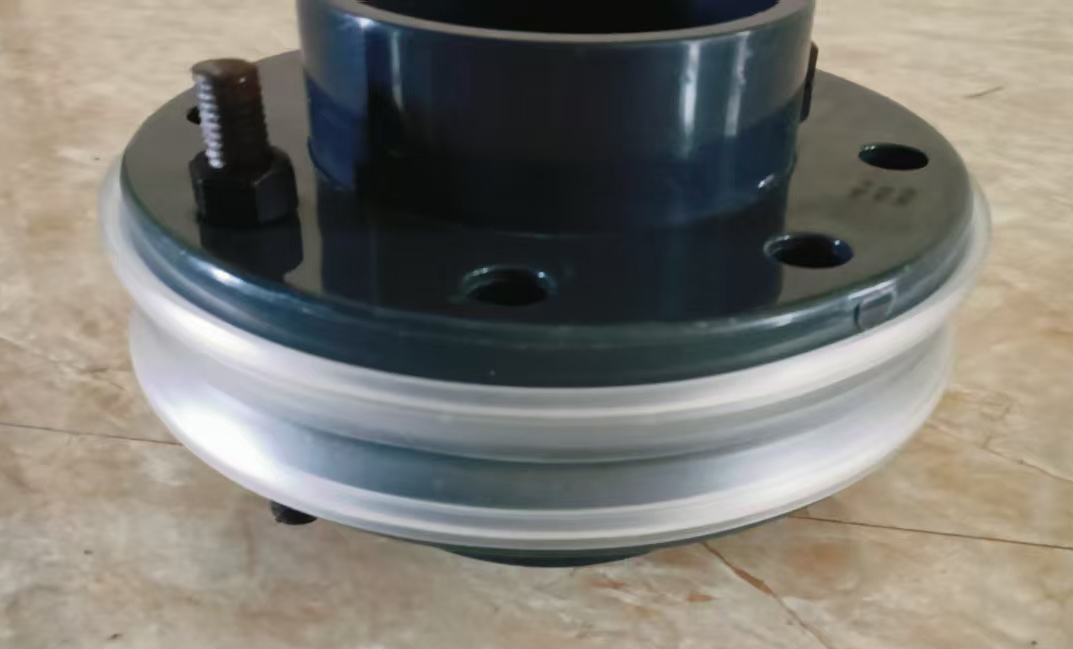

漏腐蚀支持管道预制业主管帽要求
目前各项目客户及监理对包装要求越来越严格，之前监理也提出管帽深度不足要求更换，合同条款室外存放12个月成为客户拒绝包装材料cost impact的一切条款要求 1. 塑料帽为环保材料（PVC 或PE），具有良好的弹性，并满足可室外存放至少12个月（耐低温和高温环境）。（室外存放至少12个月是所有客户的合同要求） 2. 塑料帽为坡口防护，需具有一定的厚度和硬度且塑性良好，耐磕碰； 3. 管端坡...

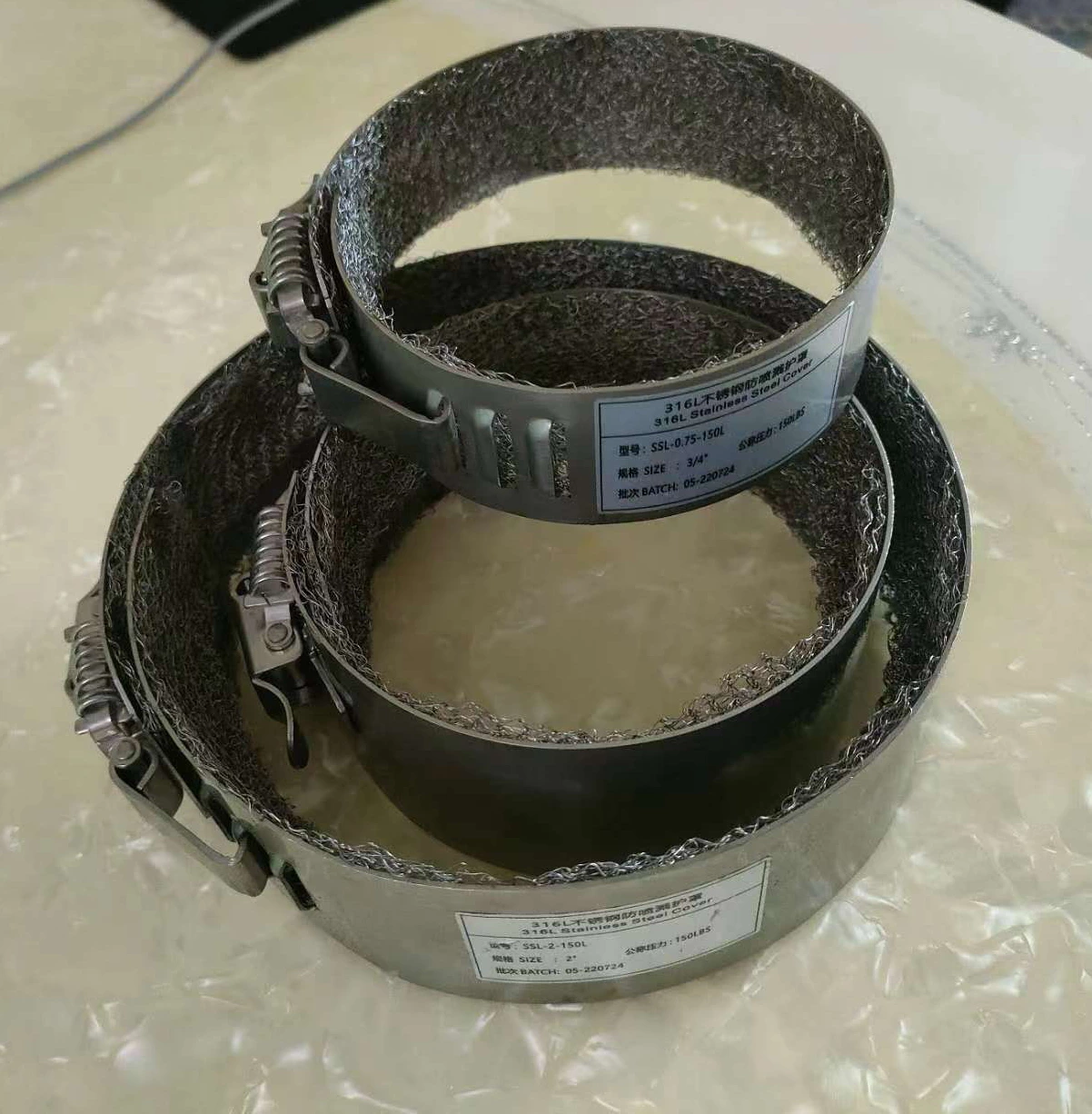

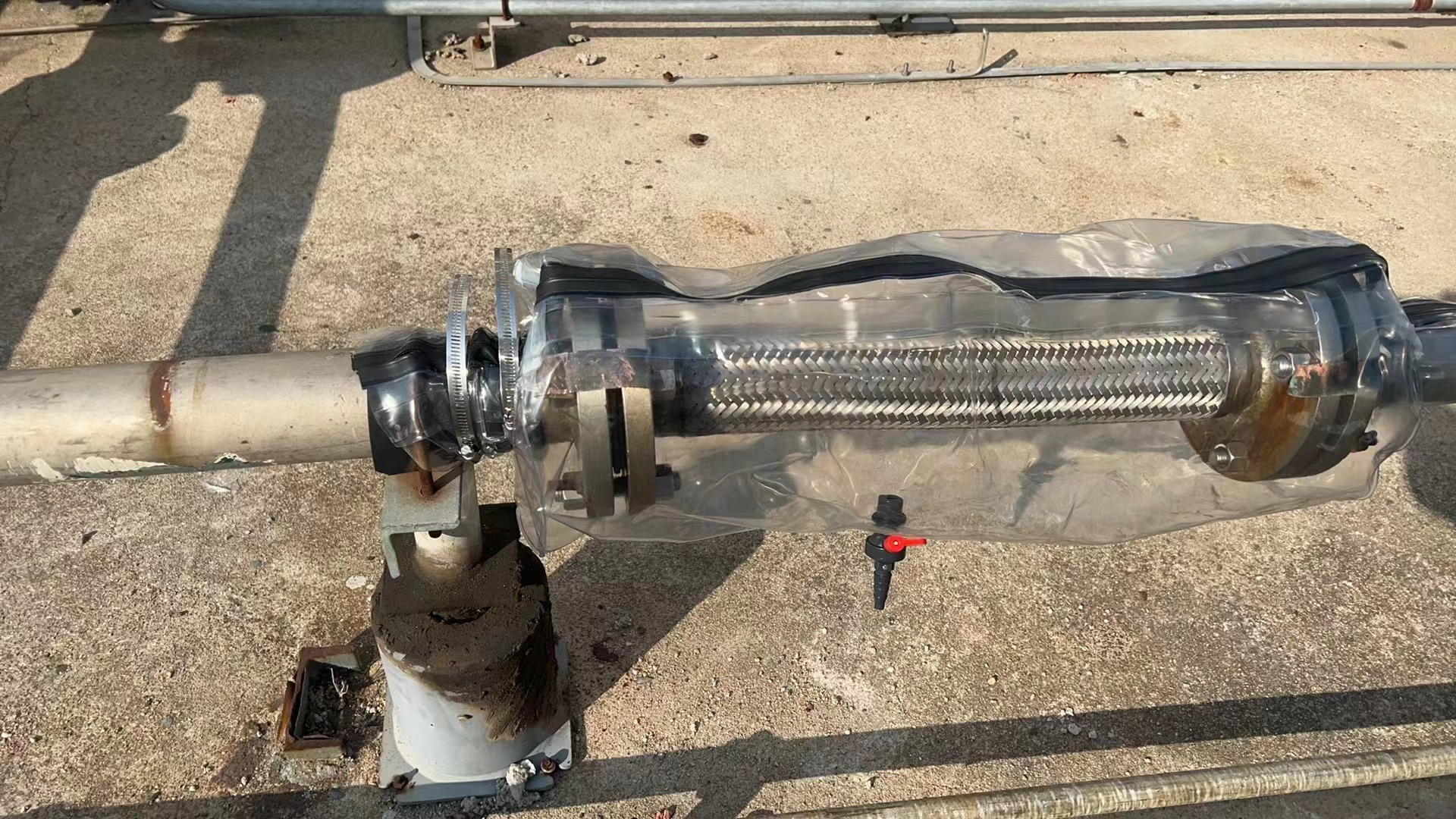

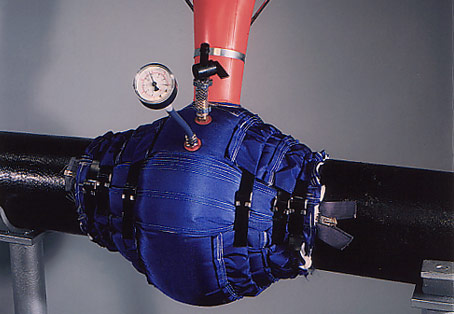

为什么LNG 要用多层丝网防护
液化天然气（LNG）多层丝网防护主要防雾化和空气混合膨胀蒸汽爆炸 液化天然气（LNG）在液态下虽然不具爆炸性且无法点燃，但如果汽化并与空气混合，则会变成可燃物；这种情况通常发生在LNG在加工、储存、运输和再气化过程中，管道法兰接头出现故障导致泄漏时。泄漏的LNG会迅速汽化，一旦接触到火源就可能着火。 LNG 为什么要防气体膨胀防护（BLEVE）？ 机制：当容器破裂（由于高温导致金属强度降低或...
腐蚀测量系统意义
让我们回到真正重要的地方：管道、输送电塔、全球网络、现代文明的动脉。遍布各国各大洲的数百万英里管道输送着能源，为家庭、工业乃至整个经济体提供动力。这些系统正面临着持续不断的威胁。腐蚀并非仅源于战争或破坏，而是主要源于腐蚀。腐蚀是一个悄无声息的过程，它无形、持续且具有电学性质。这才是关键所在。腐蚀不仅仅是化学反应，它还涉及电学。如果我们想要理解并控制它，就必须对其进行精确测量。几十年来，世界一直认为...
涂层劣化之电学方法
从电学角度来看，涂层的表面与下方的金属之间存在电阻, 在一个电阻 (Rx) 和电容 (Cx) 并联的电路中 当涂层劣化时，⽔分更容易被吸收，，电容分量增⼤，阻抗它减⼩，电极附着在表面上，涂层夹在电极和下方的金属之间，可以通过测量阻抗来估算涂层劣化程度。涂层阻抗具有容性分量，，它具有频率特性。然而，阻抗测量并不能准确检测出性能退化的迹象，涂层阻抗取决于测量过程中电极和涂层的面积，因为它取决于涂层膜的...
冷凝器泄露检测

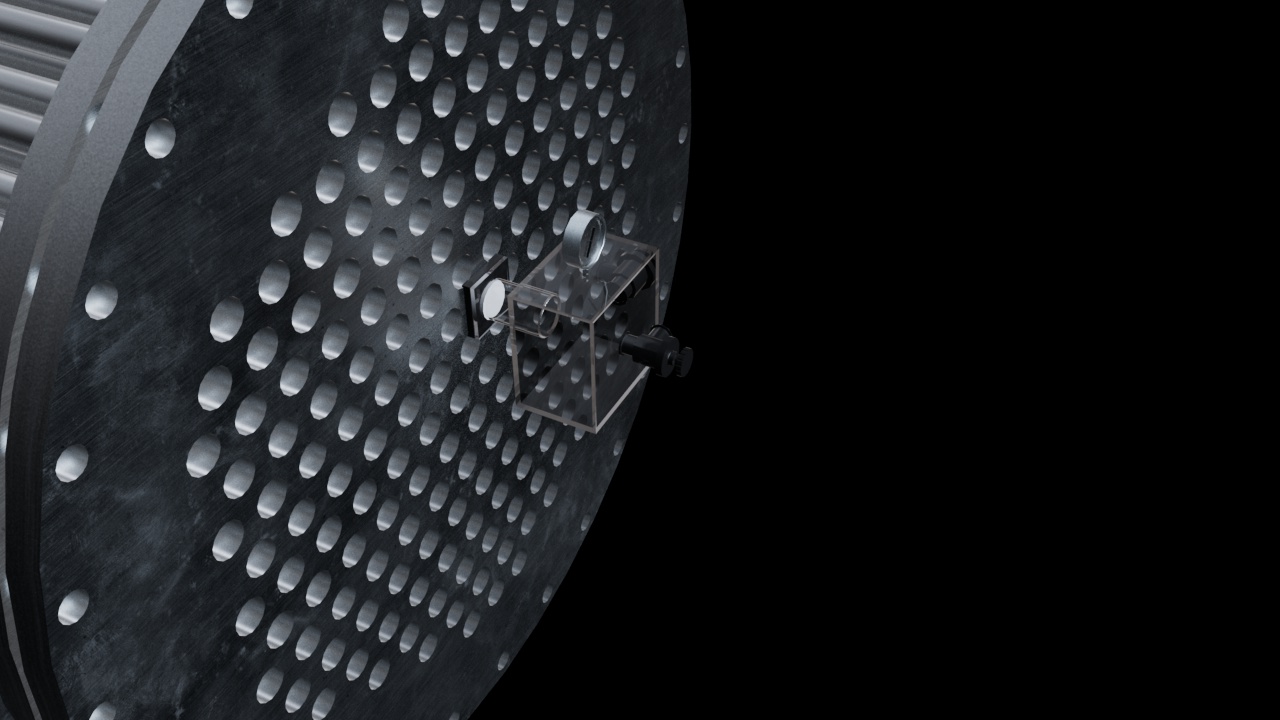

冷凝器被认为是电⼚水‑蒸汽循环中决定系统热效率的关键部件。它的作用是冷凝汽轮机的排汽，在排⽓法兰处形成真空，并将排汽回收利用到电⼚循环回路中。随着冷凝器⽼化，冷凝器管不可避免地会遭受各种损伤，导致管壁劣化，最终造成管泄漏。如果不加以控制，这些泄漏造成的化学污染最终会对电⼚的各个部件造成严重损害。 目视检查 管板检查、内部检查和视频探头检查 涡流检测 传统涡流检测和远程现场涡流检测 内部旋转检测系统...
我为什么要做腐蚀率传感器
首先我得感谢主给我漫长精彩而充实的人生，经历这些我的思路就慢慢的清晰起来，世界是由复杂的能源系统劣质混凝土和生锈的钢铁构成的，而腐蚀是基础设施恶化的主要原因 假设我们能够测量腐蚀数据，最终获得真实数据，从而得到可观察的真相，真正深度数据，真正深度真相，而不是假设 推理，腐蚀数据能让我们直接观察腐蚀的电行为，清晰可靠的结果，这将会改变世界，如果没有精确测量，就无法控制腐蚀，整个世界将变成...
保温层下湿气泄露监测之三电偶电压法
电偶电压 测量电流电压可⽤于按照 EN 253 设计的系统（免费提供中英文版标准）。 采⽤电化学电压测量法来检测保温层的⽔分/⽔含量。 电偶电压测量的基本原理是⾦属的电动势序列。如果聚保温层层中存在以⽔分或⽔形式存在的电解质，则铜质报警线和钢 管之间会发生电迁移。 采⽤电化学电压测量法来检测保温层中的⽔分/⽔含量。 应⽤ 未检测到电流电压。 外部⽔的导电性更高，因此会导致较大的电流电压偏移。由此可...
低温保温层下泄露监测系统
在区域供冷系统中，保温层内部可能会出现少量水分。由于这一问题，尤其是在运行过程中进行管道维修等操作时，切割/重新铺设保温层等操作可能会让保温层出现冷凝水导致泄漏检测系统出现故障。为了避免此类问题，在使用塑料管道的区域供冷或供热系统中，必须使用即使在水分存在的情况下也能正常工作的3D电缆 通过使用绝缘的 3d电缆，即使保温层中积聚了水分/冷凝水，系统仍然可以运行 这是通过建...
保温层泄漏检测两种系统
在保温层泄漏检测系统（通常用于地下预绝缘区域供热管道和局部供热管道）中，镍铬合金（Ni-Cr）线和铜线都被用作传感器回路来检测湿度并定位泄漏点。然而，它们之间的根本区别在于测量和定位泄漏的方式。 以下是这两个系统的主要区别： 1. 镍铬（Ni-Cr）线材系统 • 测量类型：这些依赖于电阻测量。 • 工作原理：镍铬丝...
腐蚀率传感器丝⽹印刷工艺
丝⽹印刷是⼀种利⽤丝⽹（⽹版）进⾏印刷的⽅法。丝⽹由合成纤维或⾦属纤维（例如不锈钢）编织⽽成。它是⼀种模板印刷，油墨通过丝 ⽹的⽹孔印到物体上。由于可印刷物体种类繁多，甚⾄有⼈说除了“⽔”和“空⽓”之外，任何材料都可以印 刷。近年来，丝⽹印刷技术不断发展，实现了⾼精细线条印刷，其在需要超精细加⼯（印刷）的电⼦领域的应⽤也备受关注，由于早年做血糖仪接触丝网印刷技术，当然也卖过挂墨刀 。首先，油墨送⼊...

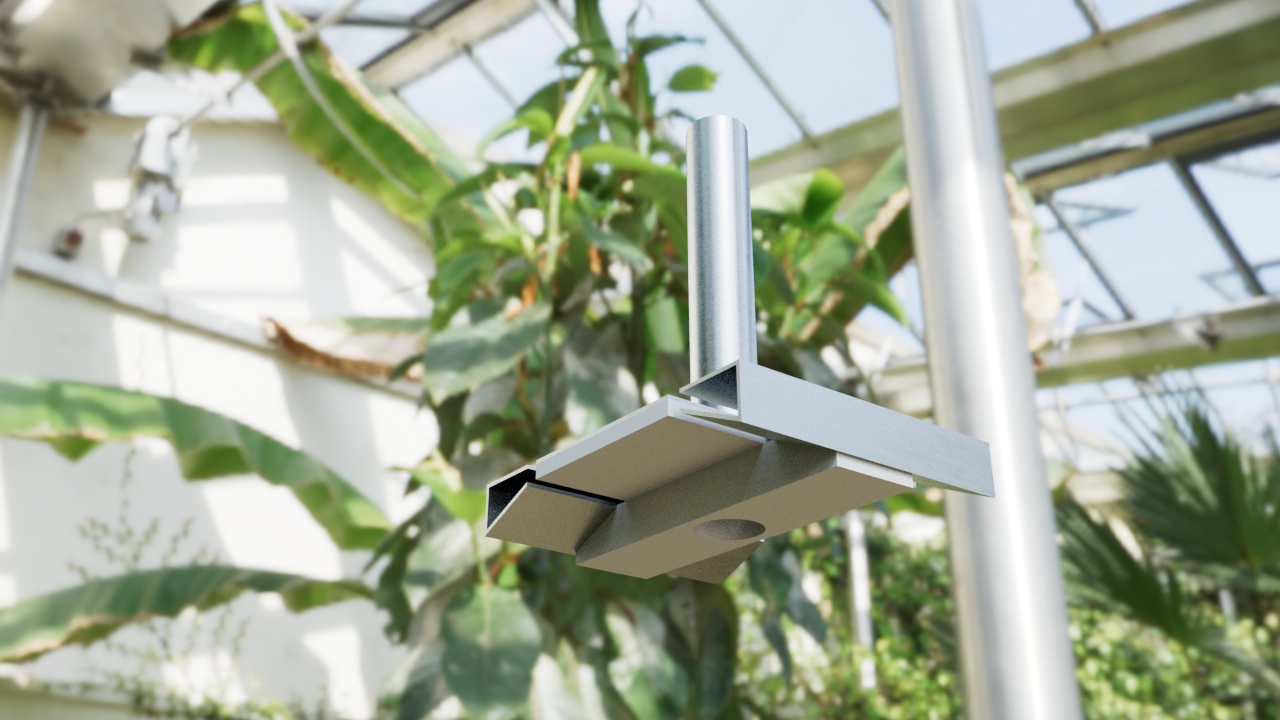

大气腐蚀及保温层下腐蚀率传感器
⼤⽓腐蚀是⼀种湿腐蚀，是指在⼤⽓中⽔膜存在下发⽣的⾦属劣化现象, 由于⽔膜可渗 透氧⽓（⼀种氧化剂），⼤⽓腐蚀通常⽐浸没环境中的腐蚀速度更快，且受⼲湿循环和⼤⽓环境条件的影响更为 剧烈。由于腐蚀⾏为会随环境变化⽽改变，因此能够追踪腐蚀⾏为随时间变化的⼤⽓腐蚀监测技术被认为是分 析⼤⽓腐蚀⾏为的有效⽅法 温州漏腐蚀利⽤市售银墨开发了⼀种基于阻抗响应的印刷式冷凝传感器，研究了 湿润⾯积（冷凝条件）与阻...

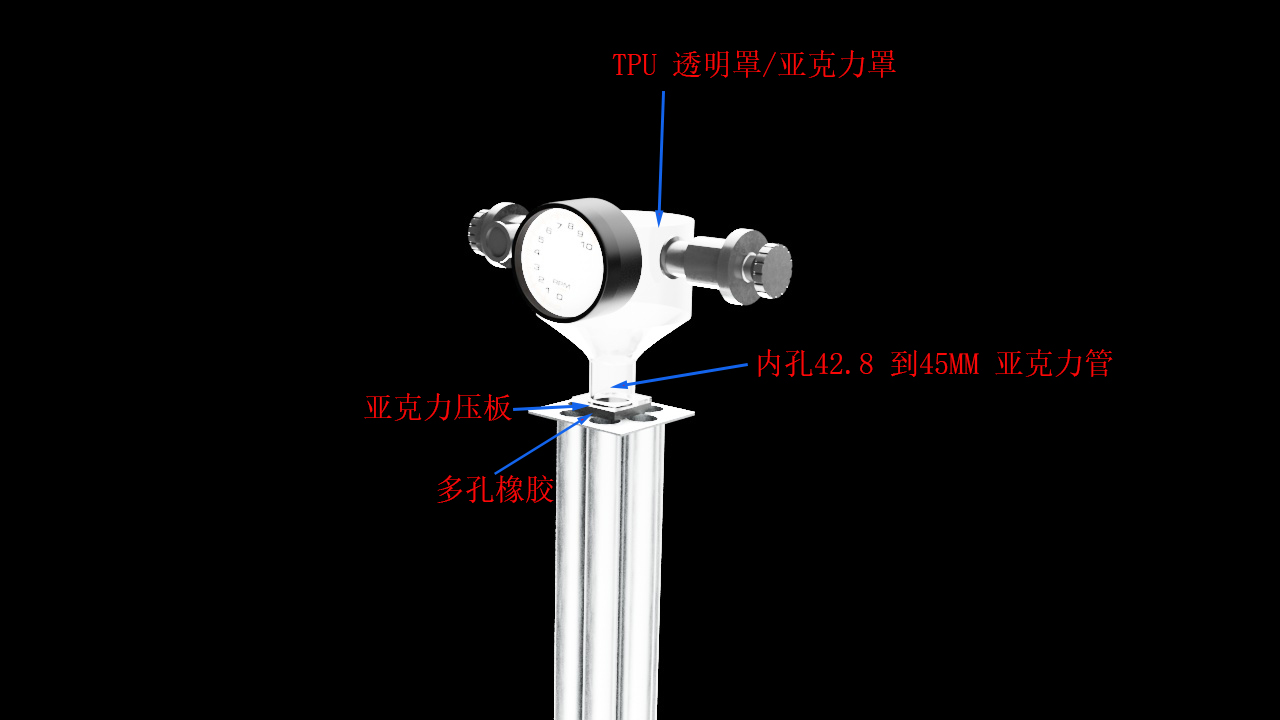

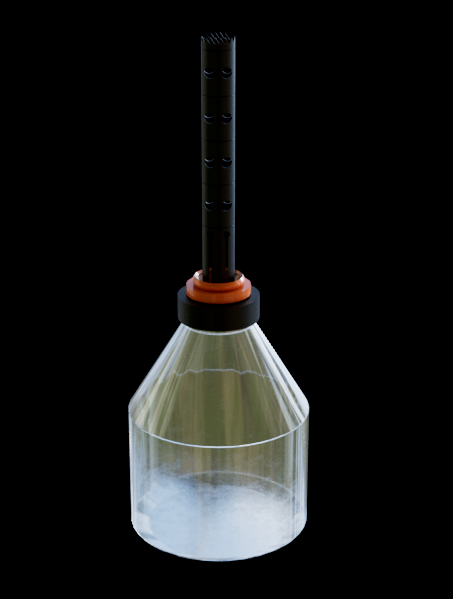

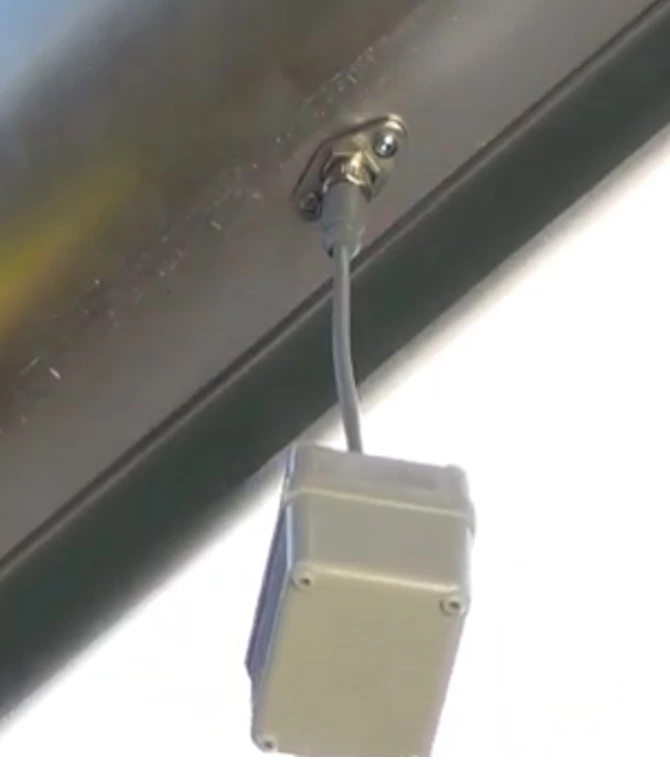

保温层下潮湿清除
保温层下腐蚀 (CUI) 会导致⼯⼚管道普遍损坏，因 此需要采取措施进⾏检测和缓解。潮湿的保温层是 导致 CUI 的主要因素，因此尽量减少⽔分渗⼊，或 在⽔分渗⼊后及时清除，可以最⼤限度地减少 CUI 的发⽣ 保温管道以及运⾏温度约为 100°C 的管道中， 保温层下滞留的⽔分将接近沸点，⽔分从排⽔孔排出后可能⽴即蒸发。蒸发⽔分 中任何悬浮的固体或盐分都会⽴即以松散的⽔垢或颗粒物的 形式沉积在排⽔...

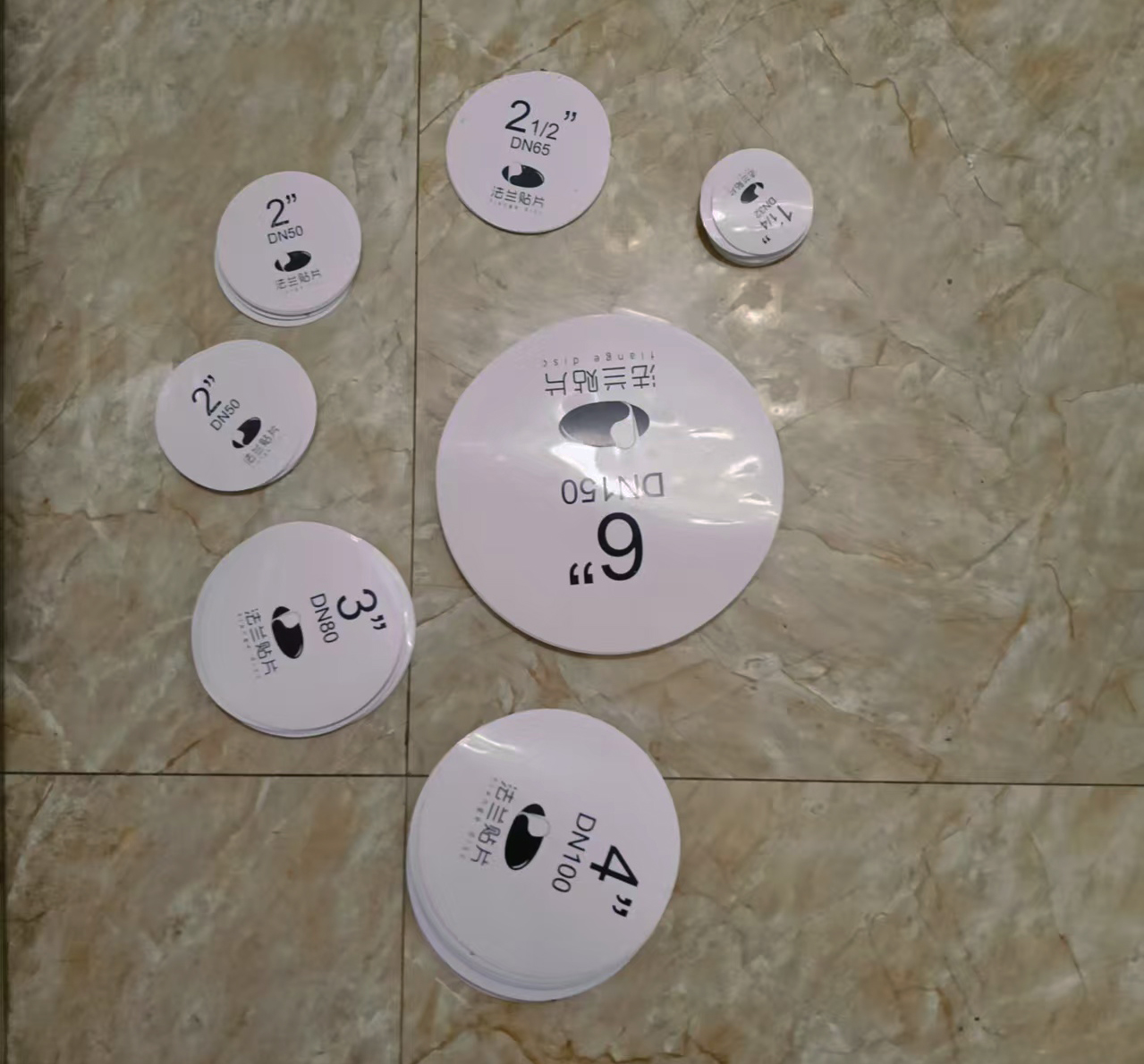

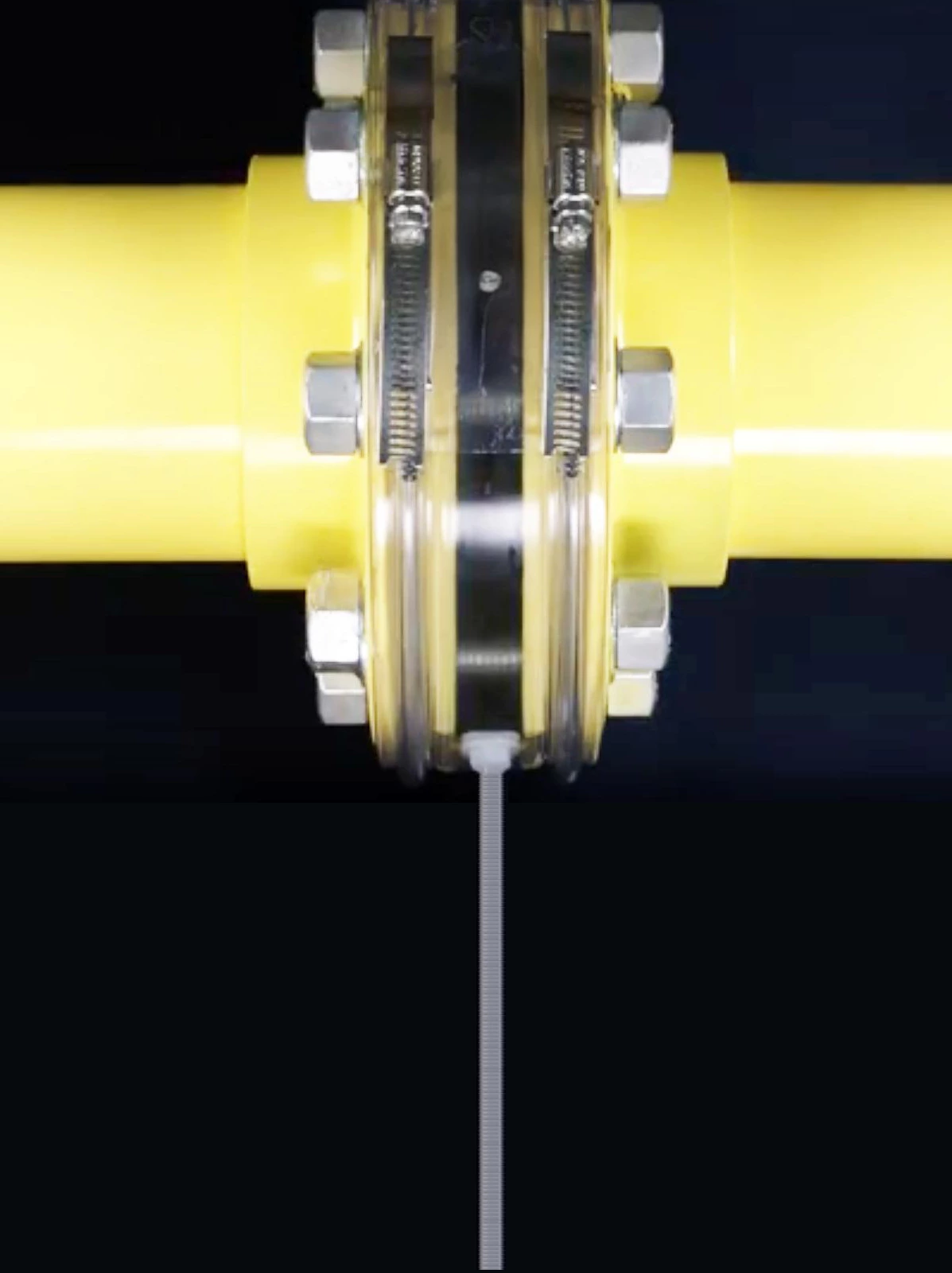

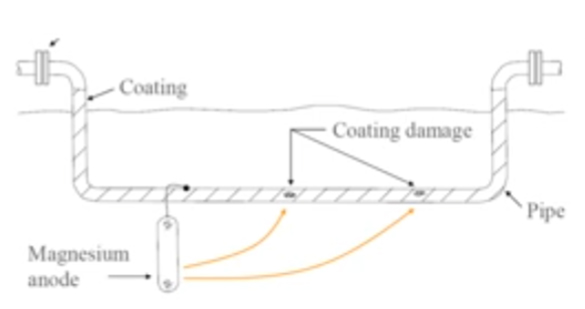

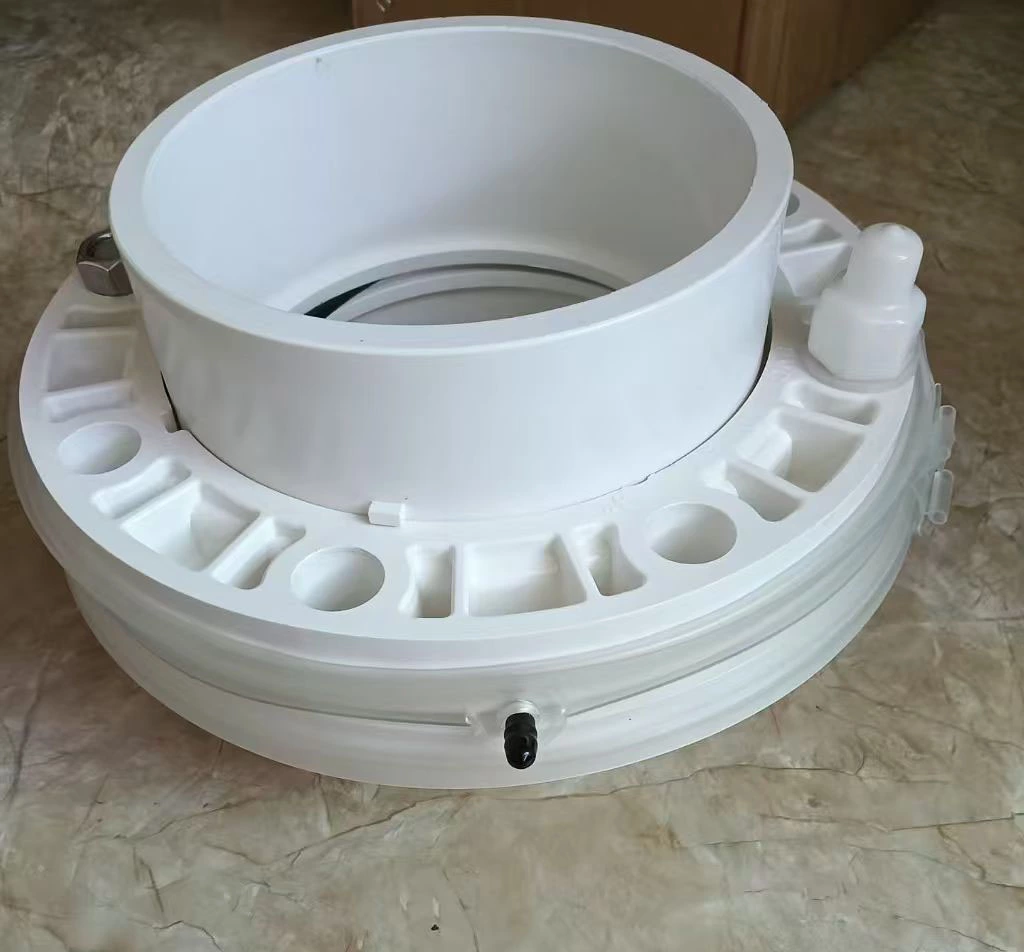

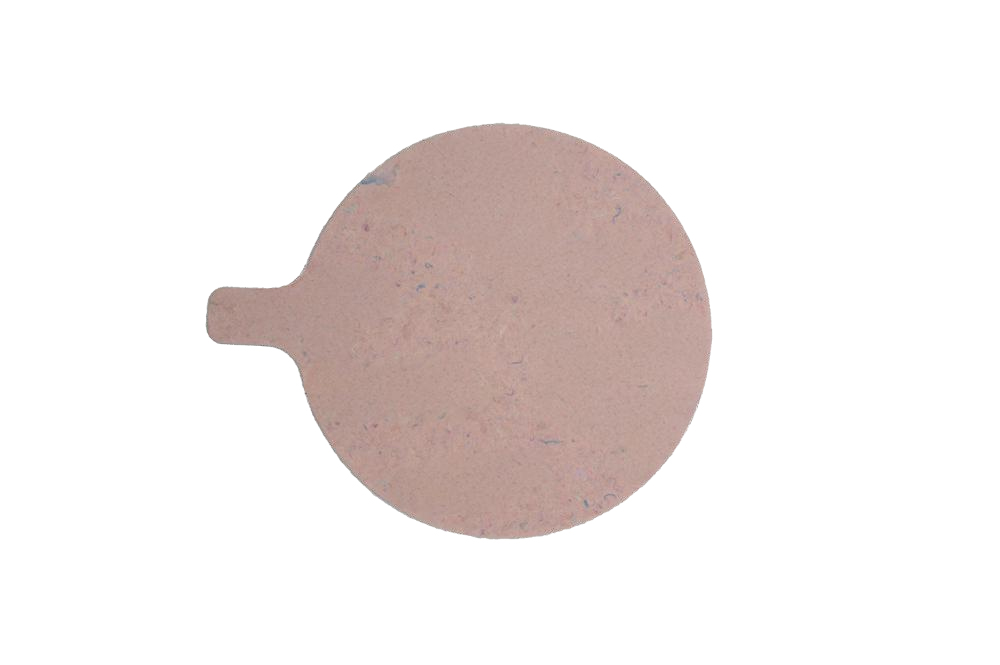

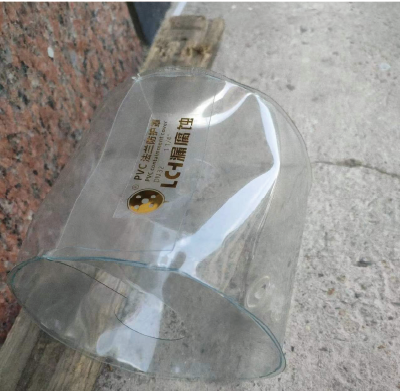

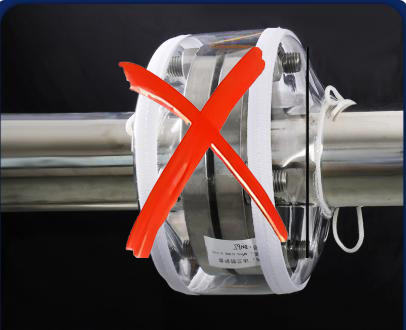

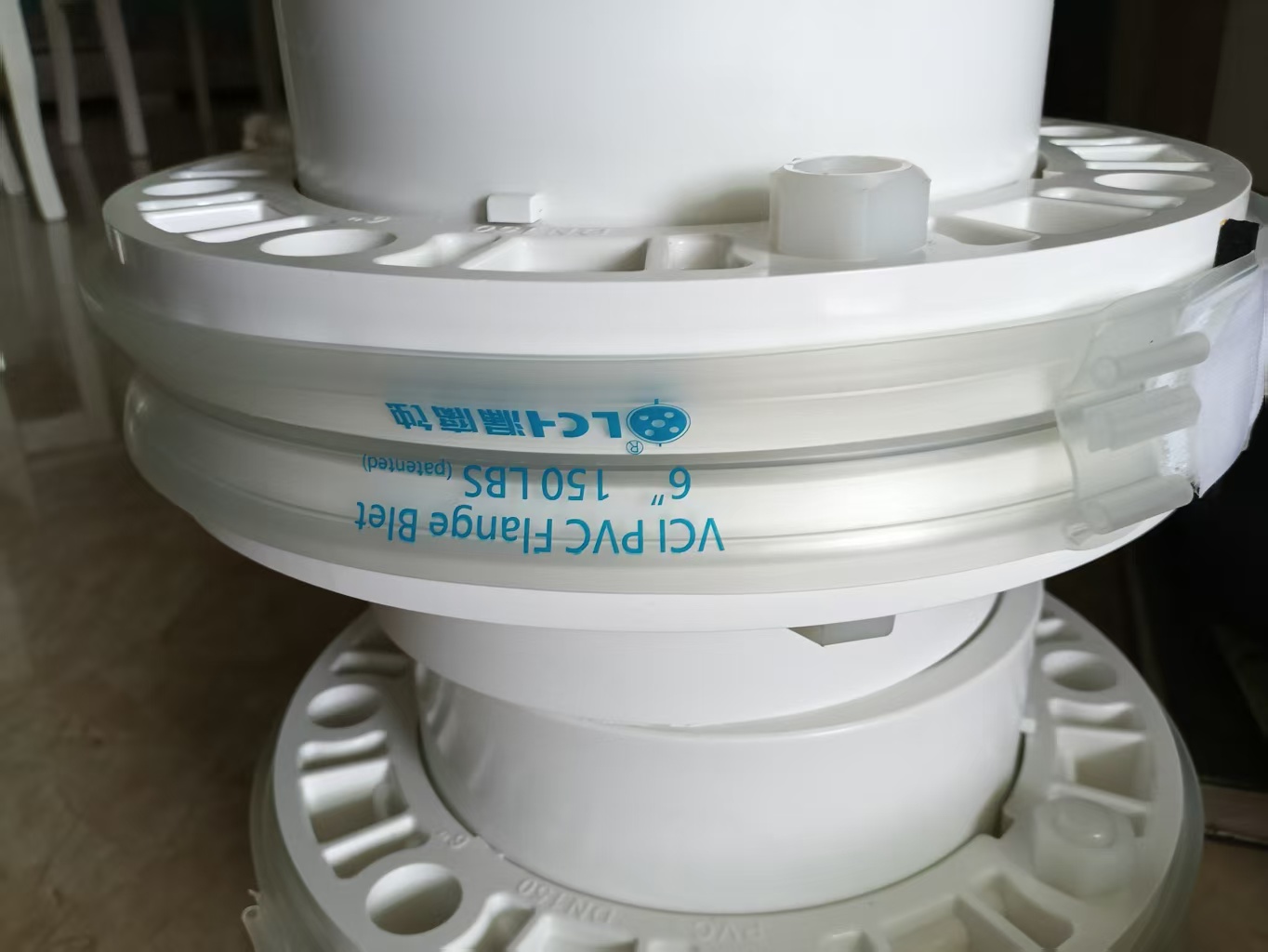

法兰隔离垫片组套

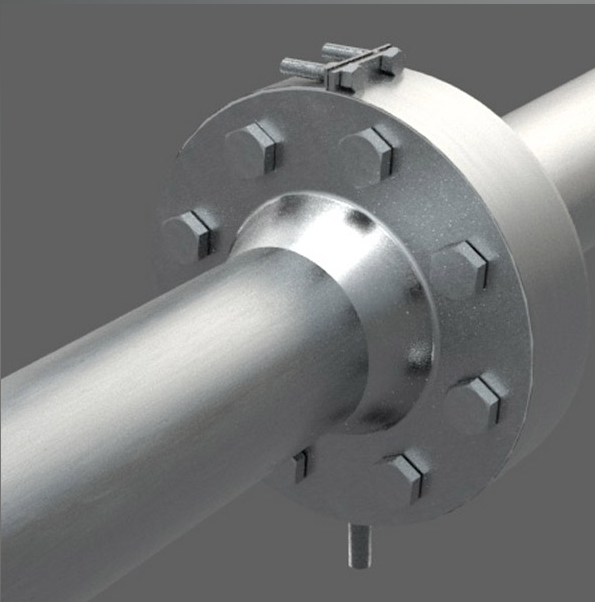

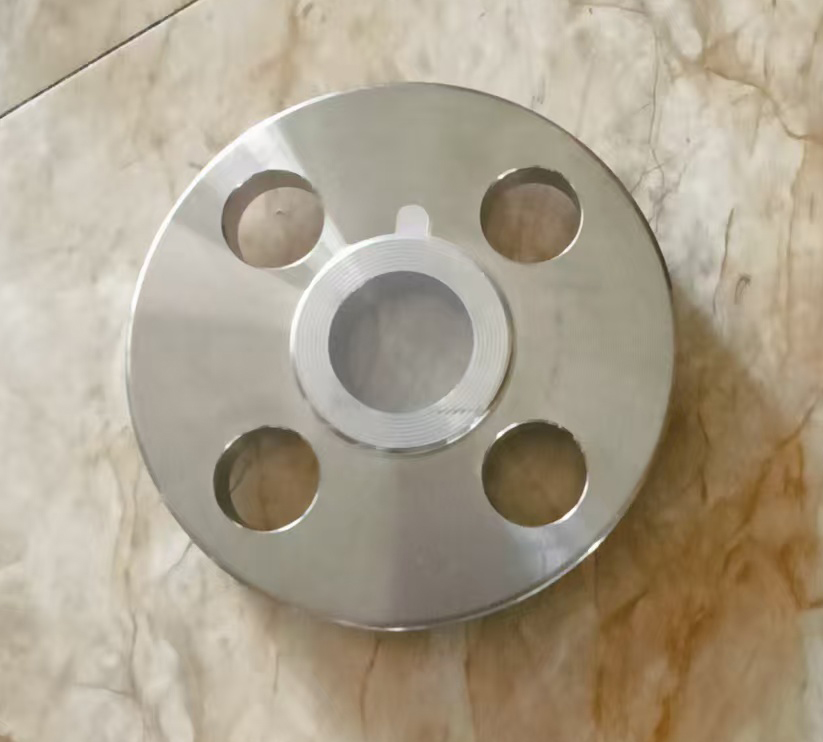

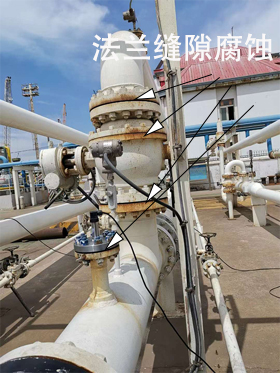

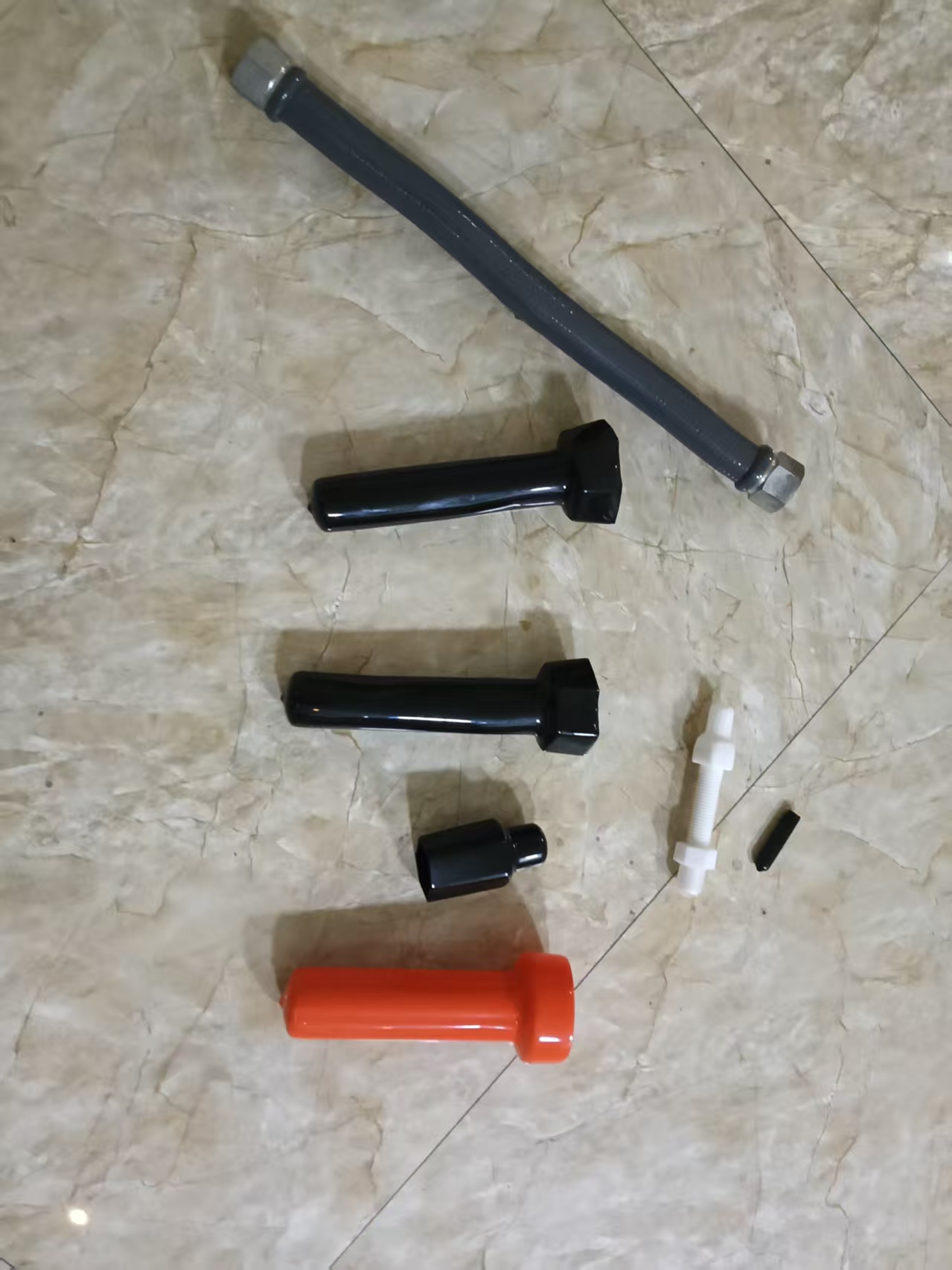

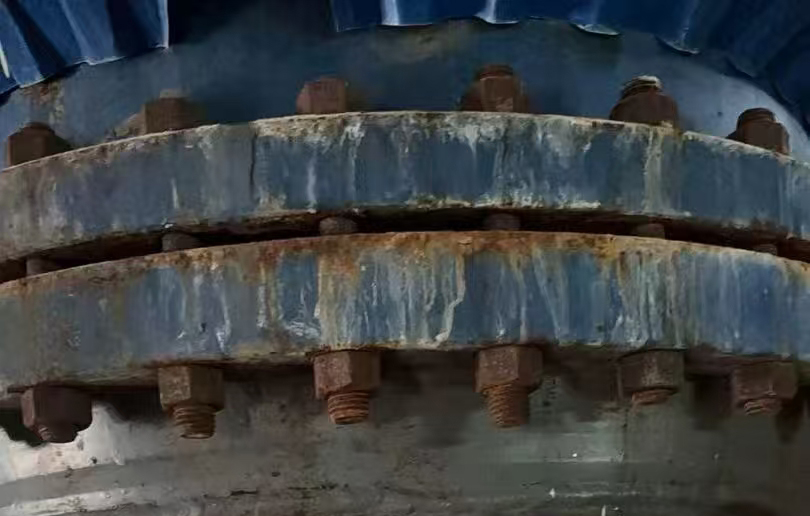

法兰主要腐蚀是电偶腐蚀 任何法兰连接中存在三个要素：阳极、阴极和通过螺柱的金属路径 1.设计到两种不同材质的法兰连接需要法兰隔离垫片。对于异种材料连接，应避免法兰之间出现间隙，如果法兰接头外部存在缝隙，则可能积聚水或灰尘 这将两个法兰形成一个腐蚀路径，建议缝隙用树脂封装 外面加法兰透明绝缘带 2. 通常底下管道采用阴极保护管道埋地地上法兰必须隔离电流，为防止电流泄露地上管道，必须隔离接头或者...
二氧化碳腐蚀
二氧化碳腐蚀，或称“甜腐蚀”，是指二氧化碳溶解于水中形成碳酸时发生的腐蚀现象（\(H_{2}CO_{3}\)会侵蚀钢和低合金材料，产生碳酸铁（\(FeCO_{3}\)腐蚀。这是石油/天然气生产和碳捕集与封存（CCS）中的一个主要问题，需要水、高二氧化碳分压和特定温度才能快速发生点蚀或全面腐蚀。 二氧化碳腐蚀的关键方面： • 机制： \(CO_{2}\)溶于水形成弱碳酸，降低pH值，导致铁发...
腐蚀管理和腐蚀工程的区别
腐蚀管理和腐蚀工程的区别 腐蚀工程包含三个组成部分：设计、材料选择和环境控制（例如化学处理）。我称之为传统的或经典的综合管理观点 我举个例子用于区别腐蚀管理和腐蚀工程。 在石油和天然气行业，我们会向系统中注入缓蚀剂，以控制或减轻管道或管线的内部腐蚀。缓蚀剂是一种化学物质，通常是成膜剂，它会在设备内表面形成一层薄膜，从而将其与腐蚀性环境隔离开来。如果我想将腐蚀管理理念应用于缓蚀剂注入，正如我们...

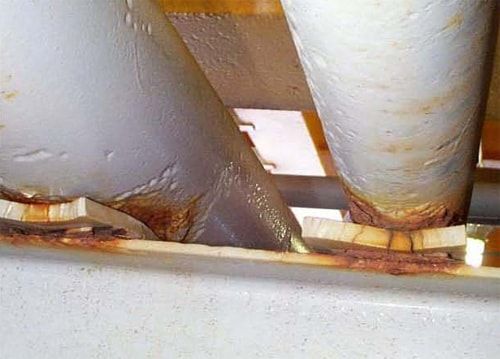

海上油气行业腐蚀管理
在海上油气行业，腐蚀不仅仅是一个经济问题，更是一个安全和监管问题。英国健康与安全执行局 (HSE) 明确指出，责任方必须证明其拥有健全的结构完整性管理机制。因此，检验数据必须： • 可追溯 • 可审核 • 版本控制 • 随时可审计 为什么海上人工检验工作流程会失效 传统腐蚀检测流程通常包括： • 纸上现场记录 • 独立照片存储 • 手动转录到电子表格...

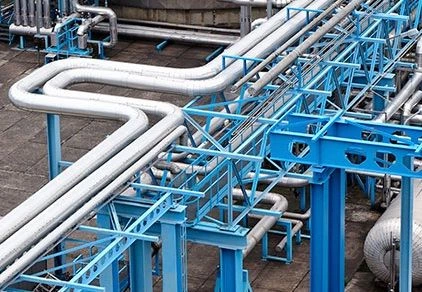

CUI 防护与监测
CUI 防护的依据是什么 1. API 推荐实践 583 – 保温层和防火层下的腐蚀 2. NACE SP0198-2017 – 隔热和防火材料下腐蚀的控制 3. API 580 标准——基于风险的检验 4. API 推荐实践 581 – 基于风险的检验方法 5. ISO 18211:2016 – 无损检测 — 采用轴向传播导波检测技术对地上管道和工厂管道进行远距离检测 6. ASTM...
