法兰是阴极保护系统中最常见的故障区域之一。法兰需要正确密封以防止泄漏，并且必须进行阴极隔离以防止杂散电流，杂散电流会导致不必要的腐蚀并最终导致金属损坏。 D型垫片专为环形连接法兰的环槽而设计。它们采用中等编织密度的织物增强酚醛材料制成，尺寸符合ANSI标准，基本形状为椭圆形和八角形。此外，还有耐压等级高达15,000 PSI的BX型垫片可供选择。

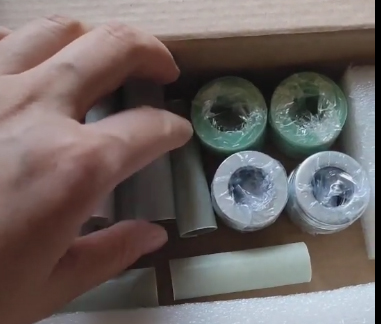

E型 E型垫片为全接触面垫片，外径与法兰相同，并带有精密切割的螺栓孔。这种设计有助于在安装过程中正确对准垫片，并防止异物造成法兰绝缘短路。E型垫片有光面或丁腈橡胶面酚醛树脂材质可选，以及多种耐高温材质。标准厚度为1/8英寸。 F型 F型垫片仅适用于法兰的凸面部分。由于F型垫片上没有螺栓孔，螺栓孔圆的内径略小于垫片的外径，从而确保垫片的精确自动定位。F型垫片采用与E型垫片相同的材料制成，标准厚度为1/8英寸。 可用的固定材料： • 丁腈橡胶层压面酚醛树脂 • 玻璃纤维增强环氧树脂 • 普通酚醛树脂 • 杜伦 可用的密封材料： • 丁腈橡胶 • 氟橡胶 • EPDM • 聚四氟乙烯 螺杆配套绝缘，螺母绝缘垫片
