基于于反射测量技术（Reflectometry）的保温层湿度、泄漏及腐蚀检测系统
系统概念
- 绝缘层湿度 / 泄漏检测：
通过反射测量分析，可以检测并定位绝缘层内部的水分进入或泄漏位置。 - 阻抗测量 / TDR：
采用时域反射技术（TDR，Time Domain Reflectometry），通过检测传感线路上的阻抗变化或不连续点，确定故障位置，并估算故障距离。 - 嵌入式传感铜线：
在绝缘层中设置一根1.5 mm² 裸镀锡铜线或1.5 mm² 铜线。通过间隔件（Spacer）将铜线压入或紧贴绝缘层，从而形成稳定、可重复的电气耦合。 - 排水结构：
使用PPS（聚苯硫醚）排水塞/排水组件，在保证机械强度和环境耐受性的同时，为水分提供受控的排出路径。 - 多状态腐蚀传感器：

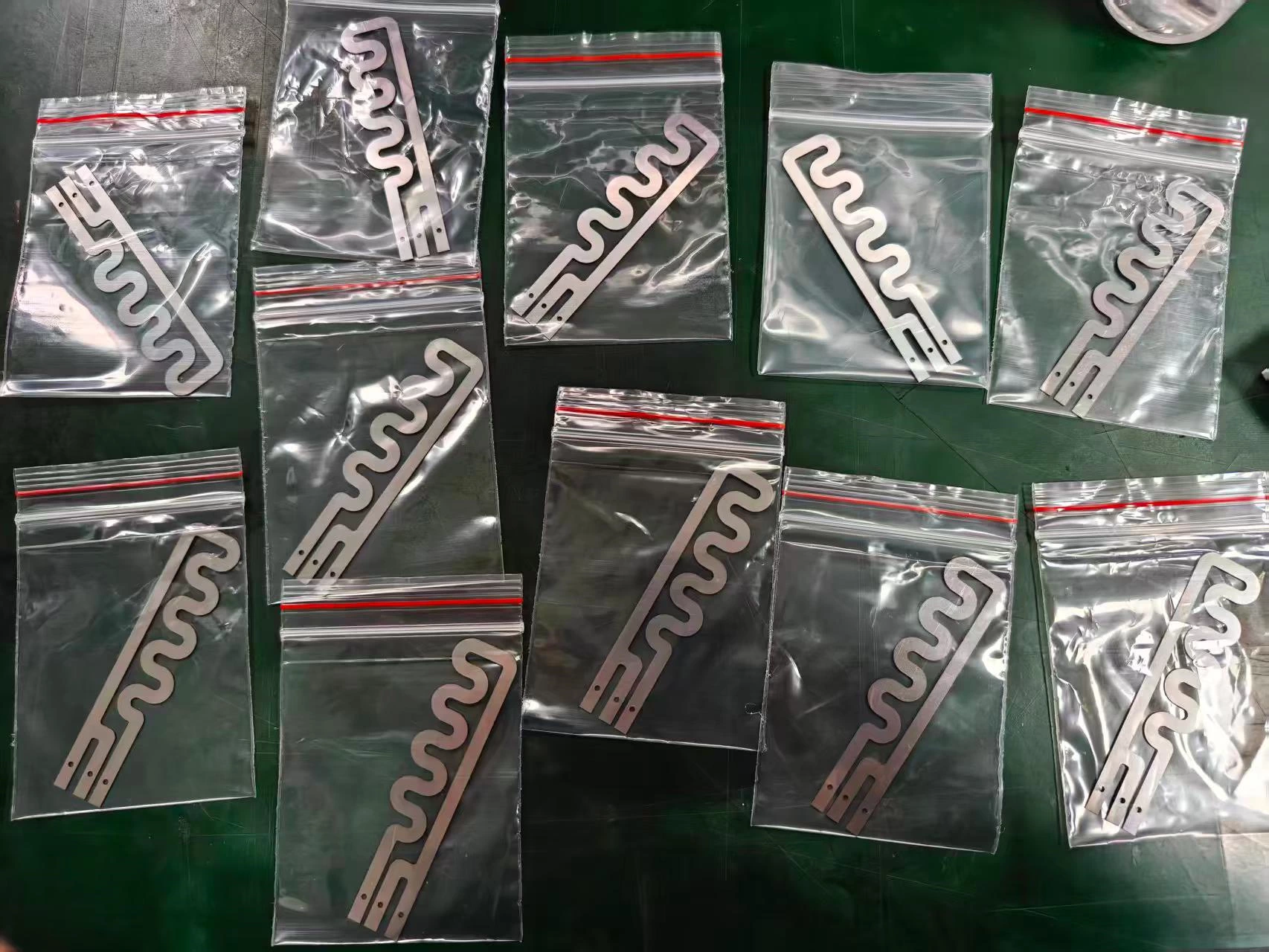

系统可以配置代表不同表面状态的腐蚀传感元件，例如：- 裸钢
- 涂漆钢 / 涂层钢
- 其他经过防护或未经过防护的金属状态
- 数据分析：
通过分析阻抗、介电特性以及反射测量信号的变化，可以区分：- 干燥绝缘层
- 局部湿度
- 水分侵入
- 绝缘层损坏
- 与腐蚀相关的电气特性变化
关于如何通过测量电阻来检测管道或导线系统故障的直观、结构化中文翻译：
电阻测量分别通过测量导线电阻和绝缘电阻来检测故障。
核心功能与原则
- 安装规范：将 1.5 mm² 铜线嵌入绝缘层中，并使用 LCH 垫圈（Spacer） 固定，以防止铜线弯曲。
一、 导线电阻定义（检测回路故障）
- 基准数值：报警导线的已知每米运行电阻约为 每 100 米导线 1.2 Ω。
- 测量方法：将报警导线连接成一个回路，然后测量其整体导线电阻。
在安装过程中测量导线电阻时，可以检查以下故障：
- 导线断裂：如果测量出无限大的电阻，则表明导线断裂。
- 导线连接不良：如果测量电阻高于报警导线的计算基准值，则可能存在导线连接不良。
- 短路：如果测量电阻低于报警导线的计算基准值，则可能存在报警导线短路，或者报警导线与钢管发生了接触。
二、 绝缘电阻定义（检测受潮情况）
- 基准原则：测量绝缘电阻的基本原理是，绝缘层的导电特性会随着水分含量的变化而改变。绝缘层的导电率取决于水分的导电性。
- 测量方法：根据欧姆定律（R = U / I)，将直流电压加在铜线与工作钢管之间，从而测量其绝缘电阻。
- 干燥绝缘：干燥的绝缘层不导电。报警导线与工作钢管之间没有电流通过，从而呈现出无限大的绝缘电阻。
- 潮湿绝缘：潮湿的绝缘层会导电。根据欧姆定律，电流会通过潮湿的绝缘层在铜线与工作钢管之间流动，从而产生一个可测量的（变小的）绝缘电阻。
- 可提供安装手册
