在流程工业（如石油化工、精细化工及制药业）中，压力容器、储罐和反应釜的保温层下腐蚀（CUI，Corrosion Under Insulation）是一个极具隐蔽性和破坏性的危害。当外部雨水、冲洗水或冷凝水渗入保温外护层（Cladding）后，水分会长期滞留在高温或低温的金属壁面上，形成极其恶劣的局部微电池环境，引发点蚀、应力腐蚀开裂以及无法预知的介质泄漏。

本系统摒弃了传统的被动防腐涂层方案，将模块化绝缘垫块骨架、嵌入式保温支撑卡槽、主动式气相缓蚀剂（VCI）智能加药网络以及无线实时电学监测有机结合，在保温层内部打造了一个闭环的数字化环境监控与主动防御系统。

一、 系统架构与核心组件设计

系统通过在容器钢壁与外层保温材料之间构建一个架空的、可实时监测的夹层空间，实现多层复合防护：

┌──────────────────────────────────────────────────────────────────┐
│                   保温外护层（外护板）与 保温棉层                  │
└─────────────────────────────────┬────────────────────────────────┘
                                  │
                                  ▼ （承受外层保温结构载荷）
┌──────────────────────────────────────────────────────────────────┐
│             嵌入式保温支撑件 / 挂钩卡槽（如图 1 所示）             │
└─────────────────────────────────┬────────────────────────────────┘
                                  ▼ （机械卡接组装）
┌──────────────────────────────────────────────────────────────────┐
│            高强度模块化橙色绝缘垫块 环形阵列 及 不锈钢底板         │
│   ├─ 通道 A：漏液定位感应电缆（图 5）                             │
│   ├─ 通道 B：孔眼型 PTFE 分配管（气相缓蚀剂 VCI 注入管）（图 2）     │
│   └─ 接触面：ASTM G96 柔性腐蚀率传感器（图 4）                    │
└─────────────────────────────────┬────────────────────────────────┘
                                  │ （主动化学钝化与数字化反馈）
                                  ▼
┌──────────────────────────────────────────────────────────────────┐
│                       受保护的容器/设备金属钢壁                   │
└──────────────────────────────────────────────────────────────────┘

1. 带嵌入式卡槽的模块化绝缘垫块（Tank/Vessel Spacer）

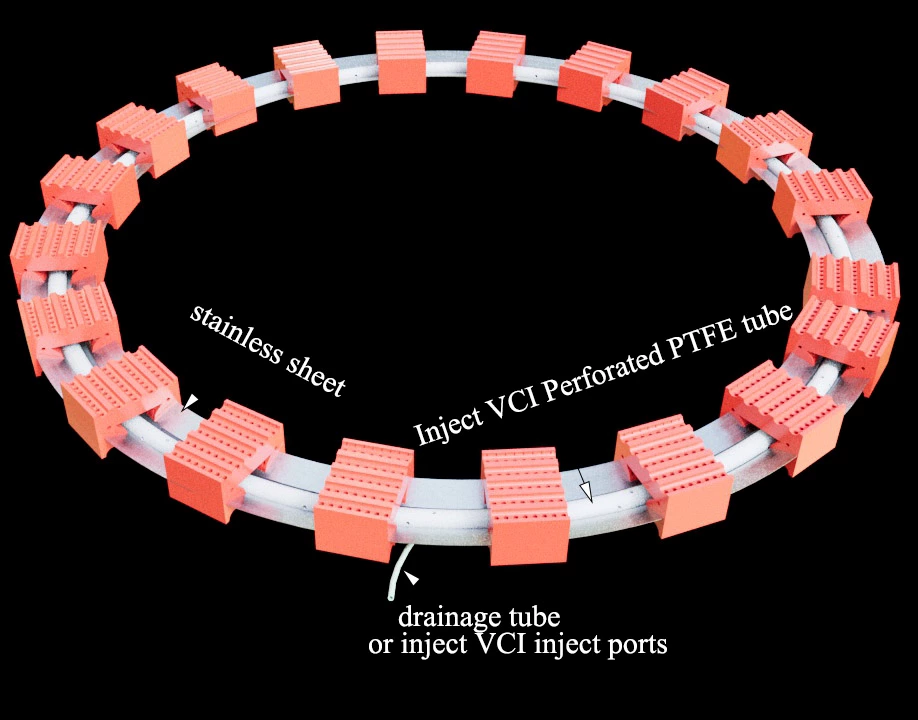

• 结构与布置： 橙色垫块（标准尺寸为宽度 76.20 mm，高度 38 mm）采用高强度、耐高温的绝缘工程聚合物制成，成组卡装在环形不锈钢集液/排水底板上（如图 2、图 3 所示）。
• 嵌入式保温支撑（Slotted Insulation Supports）： 如图 1 所示，外部保温层支撑件直接嵌入（嵌入/卡入）垫块的预留间隙（Gap）中。这种组合式设计既牢固锚定了沉重的保温棉与外护板，抵御风载与运行震动，又实现了保温构件与设备本体的物理绝缘，彻底消除了金属直接接触引发的电偶腐蚀风险。
• 重力排水子系统： 垫块底部特殊的拱形槽构成连续的排水通道（Drainage Channel）（图 1），引导冷凝水或渗入的雨水向下排出，防止局部电解质积聚。

2. 主动防腐：孔眼型 PTFE 管 VCI 注入网络

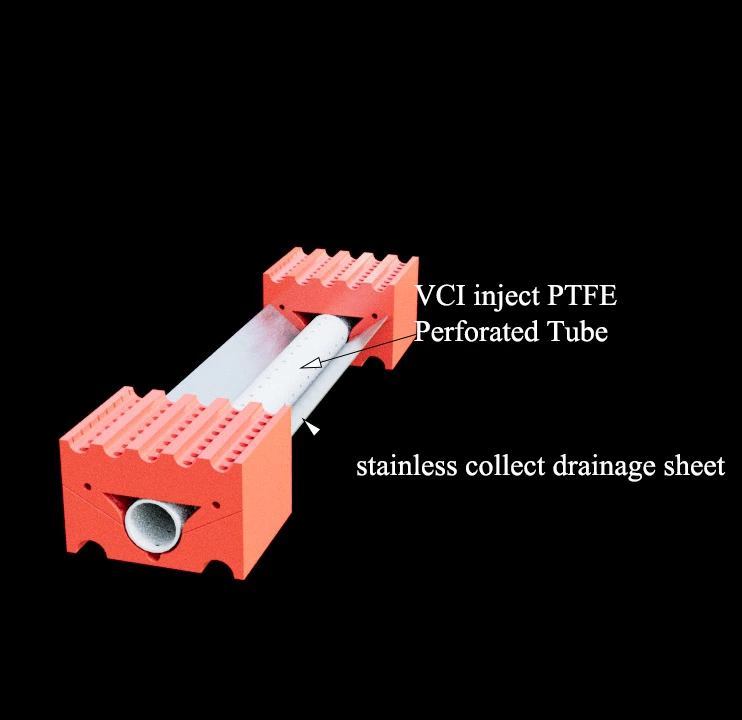

• 耐腐蚀化学分配线： 一根耐高温、耐化学腐蚀的 PTFE（聚四氟乙烯）穿孔管 贯穿整个垫块模块的中心核心通道（图 2 和图 3）。
• 智能环境调控： 气相缓蚀剂（VCI）通过专用的注入接口/排水管（Inject Ports）（图 3）泵入。VCI 药剂在密闭夹层内汽化，从 PTFE 管壁的精密微孔中均匀逸散，在容器表面自发吸附形成一层单分子疏水钝化膜，阻断化学氧化反应。

3. 双层遥测与无线自动化系统

• 漏液定位监测电缆（Leakage Detection Cable）： 敷设于垫块内侧的斜向引导孔内（图 1）。当容器发生内部开裂、介质外泄或剧烈冷凝积水时，液体使黄色高弹性的漏液电缆（图 5）导通。系统根据电阻变化瞬间计算出具体的故障扇区坐标。
• ASTM G96 柔性传感器阵列： 超薄、柔性的聚酰亚胺（PI）基底腐蚀传感器（图 4）平贴在测试区。传感器严格遵循 ASTM G96 电阻法（ER Method） 标准，通过高精度测量 sacrificail（牺牲性）金属回路的微欧级电阻上升，实时换算成以埃（Å）为单位的壁厚减薄量。
• 工业 WIFI 无线通信板： 传感器通过插头连接到集成了 WIFI 模块 和电源管理单元的本地主板上（图 4），实现数据的无线实时上报。

二、 闭环环境自动化控制逻辑

该系统构成了一个自主运行的环境控制回路，实现“按需精准加药”，大幅降低了维护成本并提高了安全系数：

                    ┌───────────────────────────────┐
                    │     连续夹层微环境监控 (在线)   │
                    │   (ASTM G96 柔性传感器数据)   │
                    └───────────────┬───────────────┘
                                    │
                                    ▼
                    /───────────────────────────\
                   <   实时腐蚀速率 > 预设安全目标？ >
                    \───────────────────────────/
                                    │
                       是 ┌─────────┴─────────┐ 否
                          ▼                   ▼
           ┌─────────────────────────────┐   ┌─────────────────────────────┐
           │ 自动连锁启动 VCI 智能加药泵   │   │  维持低流量基准维护状态 /   │
           │ 增大孔眼 PTFE 管的缓蚀剂流速 │   │  系统保持静默监控待机模式   │
           └──────────────┬──────────────┘   └─────────────────────────────┘
                          │
                          ▼
           ┌─────────────────────────────┐
           │ 验证环境指标重新恢复至安全区间│
           │ (即 <300 Å/月，ISA-71.04 G1)│
           └─────────────────────────────┘

1. 环境基准监测： 传感器持续采样保温层内的空气严酷度。控制系统以 ISA-71.04 Class G1（轻微腐蚀环境，即腐蚀率 < 300 Å/月）作为安全运行的标准线。
2. 动态加药调节： 若外护板开裂导致雨水灌入或内部湿度飙升，传感器的微电路轨道加速减薄，阻值上升。本地 WIFI 模块 将异常趋势秒级上传至工厂 DCS 主控系统。DCS 随即下达指令激活 VCI 智能加药泵，通过穿孔 PTFE 管定量释放气相缓蚀剂，直到传感器报告腐蚀速率重新回落至 G1 安全线以下。
3. 泄漏紧急联锁（Override）： 如果漏液监测电缆检测到液体桥接，说明容器已经发生介质开裂泄漏。该信号将直接触发最高级别 override 强启报警，越过常规腐蚀控制，在中央控制室大屏弹出三维坐标精确定位，通知工艺和安全人员立即切断阀门并介入。
