预制保温管网在线监测与主动控制系统技术白皮书

基于多参数动态诊断、时域反射定位（TDR）与氮气/VCI 气相加注的主动式 CUI 控制方案

设计/制造厂商： 温州漏腐五金制品有限公司 (LCH)
官方网址： loufushi.com

---

一、 系统工程逻辑与国际标准合规性

在现代集中供热（District Heating）、集中供冷（District Cooling）、石油天然气跨输管网以及重工业复杂热力管线中，传统的预制保温管网监测系统（如传统的北欧 Nordic 报警线系统）完全属于“被动反应型”。它们往往要等到外部高密度聚乙烯（PE）外护套破损，雨水或地下水大面积浸大面积湿聚氨酯（PUR）硬质泡沫保温层后，才能通过电阻率下降发出警报。此时，内部的钢制输送母材（Service Pipe）通常已经发生严重的保温层下腐蚀（CUI）与大范围减薄穿孔。

LCH 预制保温管网在线监测与主动控制系统彻底颠覆了这一现状，将“全参数数字化追踪”与“现场理化主动干预”无缝融合。系统严格遵循 EN 253（预制保温管结构标准）与 EN 14419（保温管监控系统标准）规范，在管网内部层压集成了高精度电化学/电阻法（ER）腐蚀探头，并配合一体化的气相缓蚀剂（VCI）与高压干燥气体加注歧管。系统不仅在极早期捕捉到水分入侵，更通过微正压强制对流将湿气瞬间吹出，实现零破坏、不拆包、自主烘干和长效气相钝化。

[外护套渗漏 / 内部冷凝积水触发]
               │
               ▼
【第一层：多参数边缘遥测与精准定位 (EN 14419 / ASTM G96)】
  - 绝缘电阻率测算 (基于欧姆律 R = U/I 捕捉泡沫潮湿)
  - 自发电偶电压监控 (0.2V - 0.7V 识别内漏或地下水入侵)
  - 高频 TDR 脉冲扫频 (对比 200 Ω 基准，米级精度定位故障点)

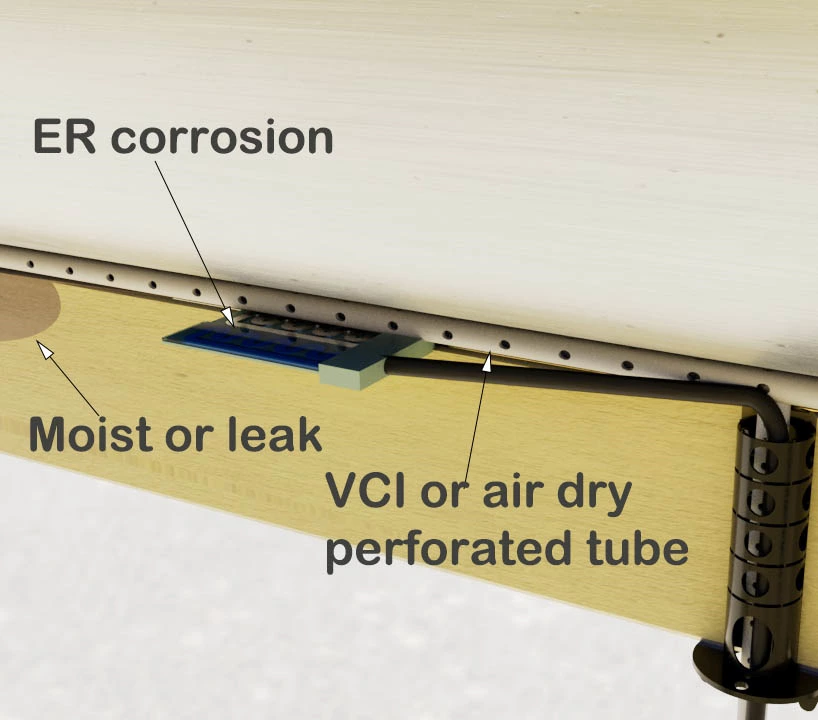

  - 柔性薄膜 ER 传感器 (实时在线读取金属母材纳米级减薄率)
               │
               ▼ (云端控制后台 / DCS 弹出突发腐蚀速度飚高预警)
【第二层：多级高压气动加注响应 (0.2 至 0.7 MPa)】
  - 稳压主阀组启动，通过 1.5mm 铜加注管向保温层内部冲洗干燥气体
  - 载气流经开槽块固定孔，持续挥发并携带 VCI 气相防锈因子
               │
               ▼
【第三层：同心圆机械驱水除湿闭环】
  - 强制对流通过 17x100mm 打孔 PPS 曝气柱在保温间隙中定向发散
  - 积水被推向外护壳重力最低点，经由集成单向鸭嘴阀的排水塞排出
               │
               ▼
[保温材料完全烘干 ──> 金属母材分子级钝化自愈 ──> 剩余寿命进度条停止消耗]

---

二、 多参数复合数字化诊断遥测机制

LCH 监测网络通过并发采集三项完全不同的电学/电化学测量物理量，在边缘端和云端控制台对管网缺陷进行精准隔离、分类与定点：

2.1 绝缘电阻与回路电阻率测算（欧姆定律 / EN 14419）（参阅图14、15）

系统在工厂制作 PUR 保温层时，内部平行紧密嵌入了一对标准报警线（截面积为 1.5 mm² 的高纯度铜导线，其中一根进行全表面镀锡处理，用以在现场焊接对拼时防止机械氧化引发接触电阻劣化）。

• 绝缘电阻测算（\(R_{iso}\)）： 变送器在铜线与钢制母材之间施加一个恒定的 10V 直流激励电压。在干燥保温层（Dry Insulation）工况下，硬质聚氨酯泡沫电阻阻值无限大（R = ∞），回路电流为零。一旦外护套损伤导致潮湿保温层（Moist Insulation）出现，水分使电导率飙升，电阻发生断崖式下跌，跌破标准规定的 ≥ 10 MΩ / km 验收临界值。
• 并联电阻网络解离（参阅图15）： 在多法兰、多接头的大型分布式管网中，微量的多点进水会呈并联电阻特征。系统内置专家算法，利用并联分流公式实时计算全线综合衰减度，防止局部严重溃疡点被宏观数据淹没：
  \(\frac{1}{\Sigma R_{iso,tot}}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}+\dots +\frac{1}{R_{n}}\)

2.2 基于时域反射法（TDR）的微波脉冲高精度定位（参阅图16）

为了将“发现进水”升级为“精准米级定位”，LCH 智能网关在铜报警线与钢管母材之间发射高频、微秒级的交流（AC）电压脉冲信号。

• 阻抗基准特征： 由于干燥 PUR 保温硬质泡沫的介电常数（Dielectric constant）是一定的，系统出厂标定的特征阻抗稳定在 Z₀ = 200 Ω。
• 断点与湿区反演： 当管网发生断线（Broken wire）、进水潮湿（Moisture）或铜线直接搭接碰触钢管（Short circuit）时，局部介电常数发生突变，导致特征阻抗发生剧烈下陷或跃升。高频波在此处发生反射并被采集器捕获。利用已知的电磁波在线路中的传播速度（Velocity of propagation），仪表通过计算反射波的时间差，即可在数公里的管线上瞬间计算出破损点的精准米级位置（Meters-localisation）。

2.3 自发电偶电压实时跟踪（电动势序列识别）（参阅图17）

• 原位电偶电池效应： 该技术基于金属的电动势序列原理。当水分侵入保温层并在铜报警线与钢管母材之间形成桥接时，铜（贵金属阴极）与铁（活性金属阳极）在电解质中自发构成了微观的电偶电池回路。
• 介质源头审计： 在全干燥状态下，自发电压差录得绝对的 0 V。一旦进水，系统会直接测录到自发产生的 0.2 V 至 0.7 V 的稳定电偶偏转电压。由于外部渗透的高盐度地下水/雨水与内部清洁的蒸汽冷凝水具有截人们截然不同的电导率，该电偶电压的偏转幅度能直接帮助中控室判定泄漏源头究竟是外护套破损外漏，还是内部钢管工艺介质内漏，为非破坏性维修提供权威依据。

---

三、 主动式微气候改良与一体化 CUI 控制方案

当底层的三重电学指标、温湿度网格或高灵敏度薄膜 ER 腐蚀探头捕捉到水分侵入和金属原位减薄率抬升时，系统全面由“被动监测监控”切换进入“理化协同主动吹扫去湿”的治理闭环：

 【1.5mm 铜线报警回路】       【全表面镀锡参考铜线】       【0.02-0.3mm 柔性 ER 探头】
         │                            │                             │
         └────────────────────────────┼─────────────────────────────┘
                                      ▼
                      [ LCH COR 20 精密物联网网关箱 ]
                                      │
                        (数据结构化封装 / JSON 报文)
                                      ▼
                      [ VCI POWER 多级稳压加注机机组 ]
                                      │
                        (高压恒定输出: 0.2 - 0.7 MPa)
                                      ▼
                 [ 1.5mm 工业铜加注管 ──> 17x100mm 打孔 PPS 柱 ]

3.1 1.5mm 专用铜加注管与 17mm × 100mm 聚苯砜打孔气动引流柱

• 同心圆开槽块布线保护： 在工厂发泡前，管道外周平行卡装高强度的非金属 PPS 绝热支撑垫块（Spacer）。垫块自带布线槽，用以固定报警铜线，并同步开槽嵌入一条 1.5mm 的工业高压铜质气体加注管，有效防止高压聚氨酯发泡时将气体通道挤压窒息。
• 多孔微区曝气发散： 1.5mm 铜加注管在预定跨距处无缝连通至直径 17 mm、长度 100 mm 的打孔聚苯砜（PPS）引导柱内部。管柱上密布的斜向交叉气孔，专门负责在 3 米的单段保温空间内实施 360 度均匀气相发散。

3.2 双压力梯度驱水干燥与气相防锈绳防腐工艺

为了在保障系统高强度防腐、控水性能的同时最大化节省氮气（N₂）或干燥气体的消耗成本，系统采用智能调配的双阶运行工单：

• 第一阶段：高压物理驱水（运行压力：0.2 至 0.7 MPa）
  一旦云端后台捕捉到绝缘电阻率下跌、湿度超标，VCI POWER 加注阀组开启大流量高压模式，将工业干燥空气或纯氮气从 1.5mm 铜管中强力压入保温层。0.2 至 0.7 MPa 的强劲动力能够瞬间克服硬质聚氨酯硬质发泡微孔内部巨大的多孔流体阻力（Fluidic resistance），将聚集在下方的电解质积水水滴顺着管线方向成片地往低点推赶。
• 第二阶段：低压氮封与化学气相钝化（运行压力：0.01 至 0.05 MPa）
  当宏观积水被基本排出、内部湿度开始收敛时，调压器自动将压力调低至极其节省成本的 0.01-0.05 MPa 微正压状态。气流以极低流速长周期通过，在掠过直接穿梭固定在支撑垫块固定孔内的 VCI 气相防锈纤维绳时，不断将防锈绳上的高效缓蚀复合物气化蒸发。气相分子在氮气载运下在裸钢管壁表面沉淀堆积成一层致密的单分子层钝化隔离膜，即使保温棉内部残留微量湿气，该分子膜也能持久遏制铁原子的电化学脱落反应，且全面控氧。
• 单向安全排水防反吸： 被高压和微正压驱赶出来的冷凝积水与湿热气体向管网重力最低点的外护 PE 壳体法兰处汇集，通过集成了弹性硅胶鸭嘴止回阀的 PPS 排水塞自由排出。鸭嘴阀独有的物理背压记忆，在内部无正压时自动弹性锁死，100% 阻断了外部地下高盐度水、驱动雨水及大气氧气向干燥保温层内部的反向倒吸与二次污染。

---

四、 招投标规范/技术规格书参考矩阵（标准工程格式）

该矩阵确立了全球预制保温管网与长输工业资产完整性管理工程的专业采购参数：

---

五、 结论

LCH 将 EN 14419 经典电阻/TDR 脉冲回路 与 17×100mm 聚合物打孔加注柱、双压力梯度 VCI 气相驱水工艺 深度熔入一炉，成功将传统的、只能被动等待事故发生的预制保温管网，逆转升级为可自适应诊断、自主气动除湿烘干、自带化学自愈钝化膜的动态智能化数字资产。

这一工程跨越不仅彻底消除了集中供热、供冷及油气管网长输线路上高危的 CUI（保温层下腐蚀）隐蔽盲区，更将维护团队全面从盲目挖土拆包、高空/深埋人工探伤的高风险现场中解放出来。系统提供可随时对接中控室 DCS/SCADA 系统的标准协议，赋能企业全面落地由实时物理事实驱动的“预测性维护工单”，在确保全球基础设施实现零故障长周期安全运行的同时，产生了巨大的节能减排与长远资产增值效益。
