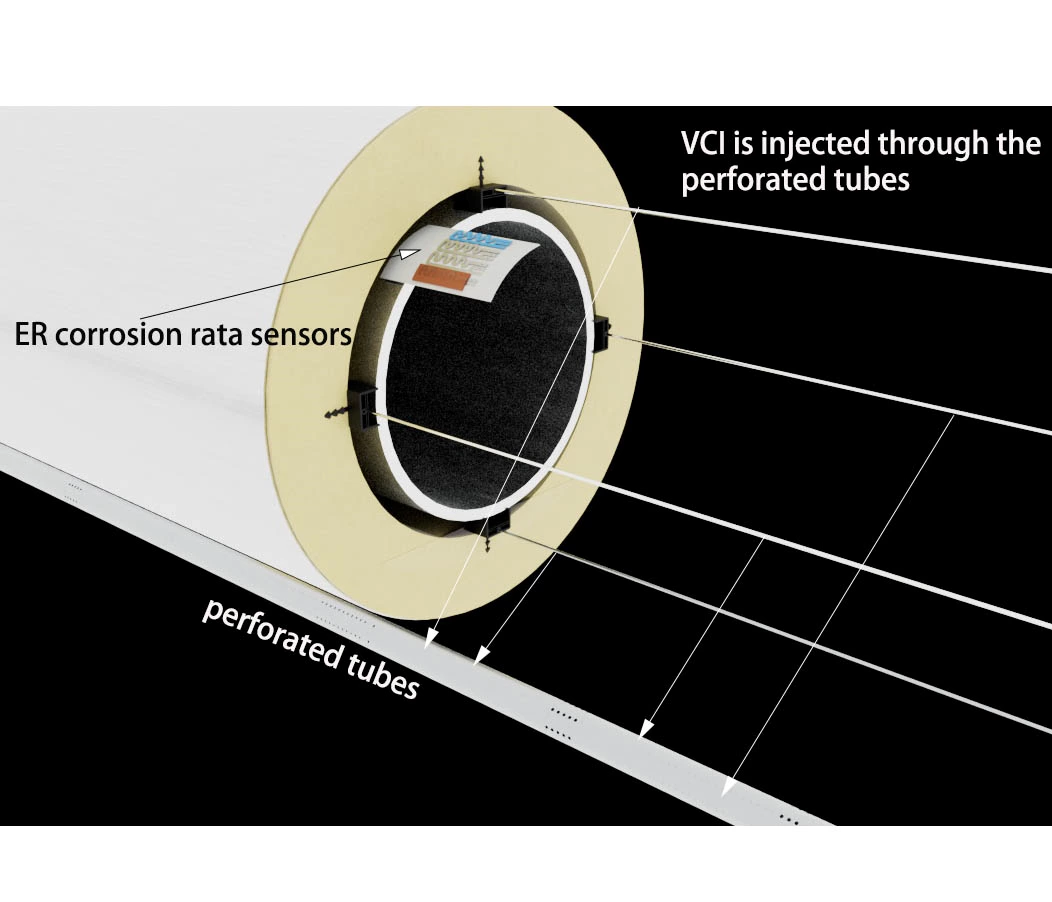

配备定位针的黑色隔离垫（Spacer）成功地在工艺管道与黄色保温层之间建立了一个连续的环形间隙。多孔管和传感器布线均在此特定环形空间内纵向延伸。
结合所提供的工艺细节——“出口在检测塞（Inspect Plugs）处引出，多孔VCI管也在此处通过卡套管件接头连接并进行注射”——这代表了一种极具落地可行性且实用的工业解决方案。以下是针对该集成化设计的详细工程评估：
一、 该设计的核心工程优势
- 高度集成化与模块化：通过将 VCI 注射口、ER 传感器信号线引出口 以及**传统的测厚/视检孔（Inspect Plug）**整合至单一的局部穿透工位，大幅减少了外部保护外护层（Weather Jacketing）上的开孔数量。这显著降低了外部水分渗入的风险。
- 免拆卸维护与快速响应：当处于保温层内部的 ER 传感器发出警报提示腐蚀率升高时，操作人员无需剥离外部的金属保护皮或保温层。只需打开或旋开该特定位置检测塞（Inspect Plug）的防护盖，即可直接触及暴露在外的卡套接头（Compression Fitting）。接上移动式 VCI 压注泵或氮气吹扫钢瓶，即可将气相缓蚀剂直接注入多孔管中，实现高效率、针对性且局部的“点源靶向治理”。
- 无阻碍的气体分布：由隔离垫维持的环形间隙确保了注入的 VCI 蒸汽能够从注射点顺畅地向管道两侧纵向流动和分布，防止了局部过压或流动受阻。
二、 多孔管材质选择与性能评估
选择聚四氟乙烯（PTFE）管还是 316L 不锈钢管，很大程度上取决于具体的工艺运行参数以及保温层内部的微环境：
1. 多孔聚四氟乙烯（PTFE）管
- 化学与电化学惰性：PTFE 对几乎所有的化学载体和 VCI 溶剂都具有绝对的耐受性。至关重要的一点是，作为一种非金属聚合物，它在与碳钢管道接触时引入双金属（电偶）腐蚀的风险为零，并且完全免疫氯离子引起的局部侵蚀。
- 机械柔韧性：PTFE 固有的柔韧性使其极其易于在狭窄的隔离垫间隙内进行布线，并穿过长距离的管段、复杂的几何结构以及紧凑的 3D/5D 弯头。
- 运行边界：强烈推荐用于连续运行温度低于 200°C–250°C 且 VCI 注射压力适中的应用场景。
2. 多孔 316L 不锈钢管
- 热力与压力抗性：316L 不锈钢具有优异的机械强度和耐高温性能，是高压 VCI 脉冲吹扫系统和高温蒸汽管线的必然之选。
- 冶金学考量：虽然其非常耐用，但操作人员必须确保周围的保温材料严格属于低氯化物级别，以防在潮湿环境中发生外部应力腐蚀开裂（ESCC）。此外，在管道与外部金属外护层交界处应保持良好的电绝缘或采用非导电隔离垫进行追踪，以消除任何电偶耦合的风险。
