温州漏腐蚀电容的CUI保温层湿度在线监测原理
探测探测：放置在层下的电容式传感器并会产生电场，当水分侵入时，该电场会改变总电容
连续跟踪：变化直接转化为管道保温层界面处的体积含水量或二元干湿状态

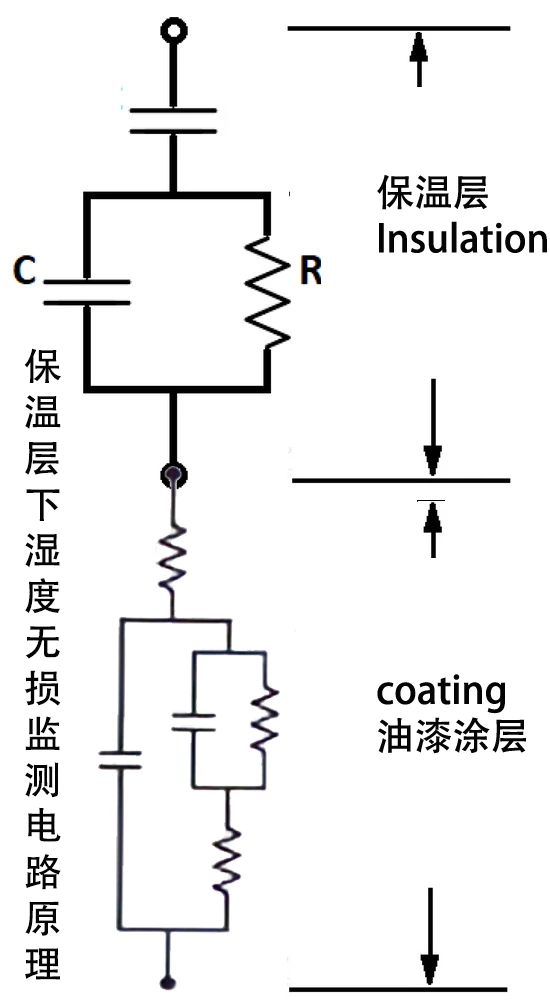

- 保温层 (Insulation, 上半部分): 一个 C∥R 并联网络再串联一个电容 C。这是保温材料的等效模型 —— 干态下保温层近似纯电容 (介电常数 ε 仅 1.2~2.5); 一旦水分侵入，水的 ε≈80 会大幅抬高并联电容 C 的容值，同时水带来的导电性使漏电阻 R 下降。
- 油漆涂层 (coating, 下半部分): 由多个 C、R 串并联组合构成，代表防腐涂层自身的容性与漏电阻抗。涂层致密时阻抗高、保护金属；起泡 / 进水 / 劣化时，阻抗谱特征会明显改变。
整条监测链：电容 → εᵣ → 含水率 θ
- 边缘场探测: 传感器 (或柔性共形条带) 贴在保温层下，发出的电场穿透保温层，水分侵入改变总电容。
- 测电容 → 算 εᵣ: 通过上面等效电路测出的总电容变化，反推出界面处的等效介电常数 εᵣ。
- εᵣ → 体积含水率 θ: 用 Topp 经验公式换算: θ = −0.053 + 0.0292・εᵣ − 5.5×10⁻⁴・εᵣ² + 4.3×10⁻⁶・εᵣ³ 干燥时 εᵣ≈2~3,θ 接近 0; 浸水后 εᵣ 抬升，θ 快速上升，即可判定界面已湿润、进入 CUI 风险区
