进保温层下腐蚀（CUI）缓解与多传感器监测阵列系统
发布时间: 作者: 网站编辑 查看: 1
进保温层下腐蚀（CUI）缓解与多传感器监测阵列系统
实时一体化腐蚀分析 • 气相靶向钝化治理 • 微环境多维诊断
LCH COR-20 矩阵系统代表了现代现代工业资产完整性管理（AIM）的前沿技术。该系统通过打破传统的被动滞后无损检测模式，建立了主动预测型多传感器监测与精准气相缓蚀剂（VCI）靶向治理网络的一体化闭环架构。系统设计针对高后果工艺装置区、海洋工程结构物、国防军工装备、储罐底板及长输管网的快速部署进行了深度优化，通过将传统被动的“保温衣”升级为智能的“数字化安全屏障”，彻底消除了保温层下腐蚀（CUI）的所有隐患盲区。
🌐 一、 客户自定义品牌与弹性云端架构（App与网页端门户）
数字软件界面实现了现场高精度电化学/电学检测数据与中央资产管理系统的无缝桥接，为资产业主（企业用户）和全球代理商提供了完全自由度定制的数字化生态：
- 完全白标化定制服务（White-Label）： 移动端应用程序（支持iOS/Android）以及桌面端网页管理门户可提供深度的定制化开发。我们能够将业主或代理商的官方 LOGO、企业标准色彩体系以及专属的 App 软件名称无缝嵌入系统界面中，彰显自主品牌产权与尊贵归属感。
- 免安装的网页端直接访问： 经授权的现场工艺与防腐工程师无需在本地电脑安装任何专用的工业软件、配置本地数据库或购买复杂的 IT 许可证。只需在标准浏览器中访问安全的服务器网址（URL），即可实现全天候的实时监控、历史浏览和报警解除。

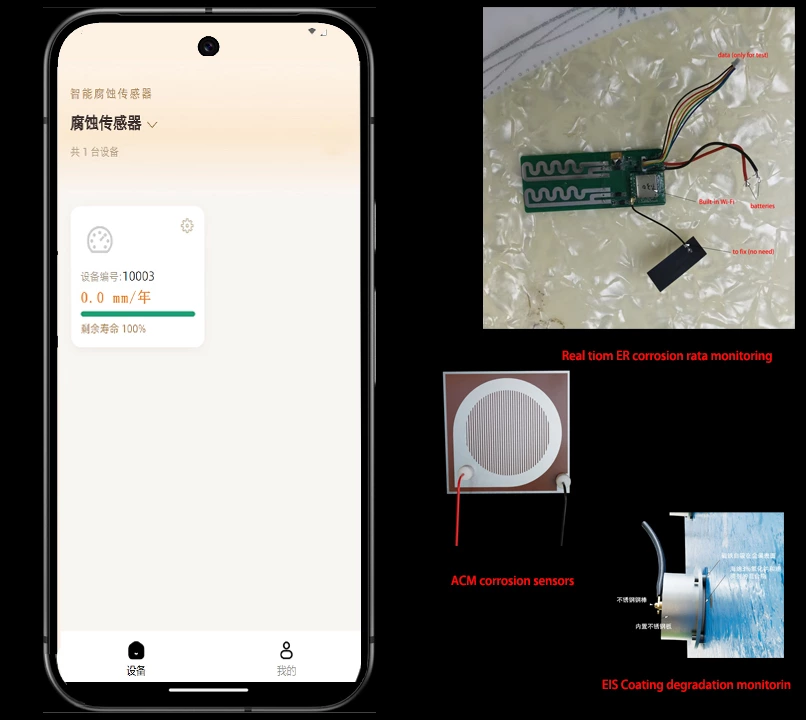

- 直观的预测型可视化看板： 正如软件系统界面所展示，平台提供了与现场资产几何布局紧密绑定的实时电子地图。看板端可完美呈现：
- 动态腐蚀动力学图表： 实时绘制高精度的金属损耗量（单位：密尔 / mils）以及历史腐蚀速率趋势，支持以**年减薄率（mpy / 毫平每年）或毫米/年（mm/年）**为单位进行天、周、月的周期切换，精准评估资产的剩余寿命（0–100%）。
- 智能极早期预警警报机制： 当测量电化学指标偏离完整性操作窗口（IOW）时，系统自动触发高优先级的实时弹窗与推送通知。清晰标明发生微腐蚀异常的绝对坐标、精确的金属损伤统计，并直接给出相应的应急处置建议（如：启动保温层吹干系统或即刻压注VCI钝化剂）。
🔋 二、 覆盖完整损伤机理的先进传感器谱系
系统部署了一套针对不同局部及均匀损伤机理量身定制的高级电化学与电阻传感器矩阵：
- 智能薄膜电阻（ER）表面传感器： 正如硬件装配图所示，此类紧凑的柔性薄膜传感器内置了微型天线（Wi-Fi变送器）与一体化集成电池，实现了完全的无线遥测自治。它免去了工业现场极其复杂的线缆桥架敷设与动火开槽施工，可在本地独立记录基体金属的减薄动力学数据，并通过无线网络定期上传。
- ACM（大气腐蚀监测）电偶传感器： 采用精密的交错微电极阵列设计，通过测量不同金属轨道在受到微量水膜桥接时产生的电偶电流，实时获取保温层内部微环境的局部侵蚀严苛程度，并对“润湿时间（Time of Wetness, TOW）”进行秒级量化。
- 环形底座式 EIS（电化学阻抗谱）探测器： 专门设计用于贴附或用法兰固定在底漆/防腐涂层表面。通过在宽频范围内进行高低频交流阻抗扫描，能够定量剖析涂层内部的吸水率和溶胀降解过程，在肉眼可见的宏观剥离、生锈或结构突穿孔发生之前，提供极早期的防腐涂层阴极剥离预警。
- LCH COR-20 远程精密数据记录仪： 超紧凑的主机单元（尺寸：长330mm × 宽220mm × 高198mm）集成了 PLC 和 DCS 远程通信功能。面板采用一键式推拉快插防水航空接头，在保证极高现场施工效率的同时，确保了外壳具备出色的防护等级（IP评级），完美适配恶劣的户外露天惩罚环境。
🛠️ 三、 保温层下间隙矩阵空间与主动注射消减系统
在外部的金属保护皮（外护层）下方，该方案在管道外壁上构筑了一道纪律严明的机械与物理防御防线：
- 尺寸稳定的高强度聚合物隔离垫： 依托特制带定位针的 PPS（聚苯硫醚）或 PTFE（聚四氟乙烯）隔离垫，系统在管道外径与保温层内壁之间精确维持了一个连续且受控的环形空气层。非金属的工程塑料材质提供了绝对的电绝缘屏障，彻底杜绝了电偶腐蚀的发生。
- TDR（时域反射）水分渗漏波导线： 隔离垫专门预留的三仓位槽内并行敷设了一根 1.5mm² 的裸铜线作为高频电磁波导。通过在线追踪保温层介电常数的变化，它可以在数分钟内精准定位外部雨水渗入的绝对位置（精度达厘米级），在金属尚未发生腐蚀的萌芽阶段即锁定外护层破损点。
- 靶向式气相缓蚀剂（VCI）注射管网： 多孔的 316L 不锈钢管或高柔韧性 PTFE 注射管 纵向贯穿于隔离垫的专用通道内。一旦上层的 TDR 报水渗漏或下层的 ER 传感器报腐蚀加速，操作人员无需拆卸任何保温层，只需打开该分区外护层上的**检测孔插件（Inspect Plug）防护盖，便可将移动压注泵或高压氮气瓶连接至暴露的卡套接头（Compression Fitting）**上。注入的 VCI 蒸汽通过环形间隙通畅地向管道两侧发散，迅速在未被保护的金属表面吸附成一层单分子疏水钝化膜，实现现场原位的高效“靶向靶向治理”。
🏷️ 系统核心组件工程图纸标签对照表 (供 CAD 图纸、说明书与技术方案标示)
- 自控测控引擎：
LCH COR-20 远程精密电阻与电流数据记录仪总成（兼容 PLC/DCS/Wi-Fi） - 无线自治测点：
内置电池与 Wi-Fi 通信模块的智能薄膜电阻（ER）传感器 - 微气候水膜监测点：
ACM 大气腐蚀监测仪（微电极电偶阵列） - 防腐屏障劣化诊断：
环形底座式涂层劣化与 EIS（电化学阻抗谱）监测传感器组件 - 间隙维持机械骨架：
带有一体化定位针的 PPS / PTFE 高强度工程塑料隔离垫 - 水分渗漏定位波导：
用于 TDR 保温层湿度连续追踪的 1.5mm² 裸铜线 - 气相钝化输送管道：
316L 不锈钢 / PTFE 材质的多孔 VCI 注射管线 - 高集成工位接口端：
集成防水卡套接头总成的外护层专用检测孔插件（Inspect Plug） - 数字化软件生态：
支持云端同步的定制化移动端 App 与白标网页端看板界面
