CUI（保温层下腐蚀）缓解与多传感器监测阵列系统
CUI（保温层下腐蚀）缓解与多传感器监测阵列系统
（基于间隔件的间隙基质系统的工程评估）
该集成系统引入了一种针对 CUI 管理的主动闭环方案，将连续多传感器阵列监测与精密的气相缓蚀剂（VCI）释放网络相结合。
该系统依赖于铺设在保温层护套内侧的结构化基质，利用配有尖锐定位销的专用 PPS（聚苯硫醚）或 PTFE（聚四氟乙烯）间隔件。这些定位销牢固地锚定在保温层中，从而在工艺管道外径周围维持一个稳定且连续的环形间隙。在这个限定的环形空气层内，三条独立的管线平行延伸，并整齐地捆绑在间隔件的专用导管槽中：
• 带孔 VCI 注入管（由 316L 不锈钢或柔性 PTFE 制成）。
• 多芯腐蚀传感器电缆（连接实时 ER/EIS 传感器节点）。
• 1.5mm² 裸铜线（作为时域反射 [TDR] 湿度传感的波导）。
系统关键组件与工程架构

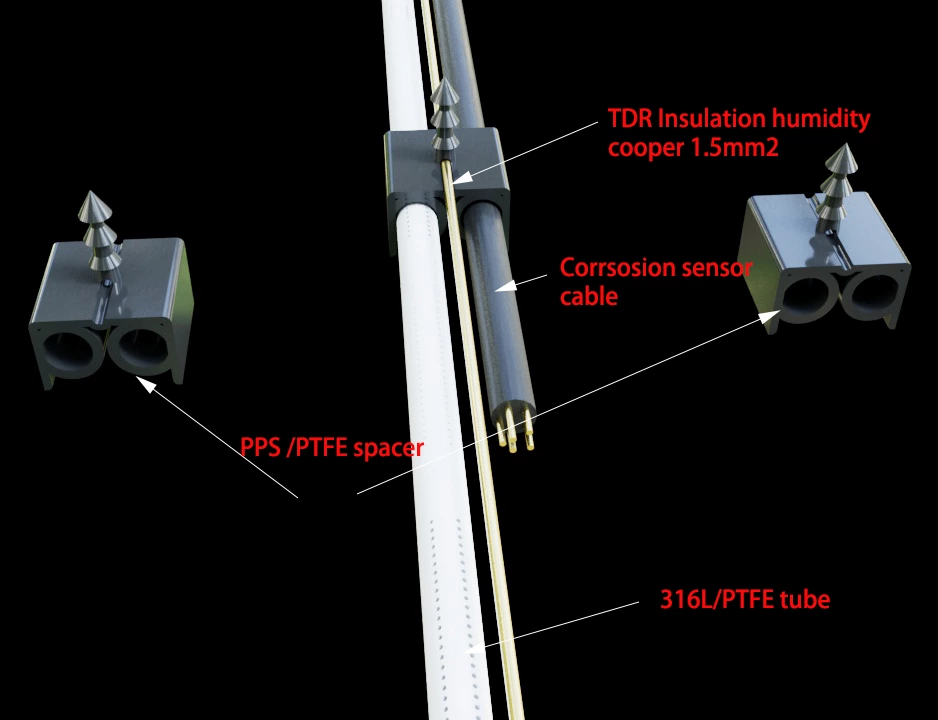

1. 多导管集成间隔件组件（图 1）
定制设计的 PPS/PTFE 聚合物间隔件采用“三腔”集成设计，构成了管道基质系统的机械骨架。
• TDR 保温层湿度波导（1.5mm² 裸铜线）：该裸铜线作为连续传输波导。通过沿导线发射高频电磁脉冲，系统可测量保温层介电常数的局部变化。由于水分侵入会导致介电特征发生剧烈突变，系统能在数分钟内精确定位湿气泄漏点，从而在钢管开始变薄之前及早发现异常。
• 腐蚀传感器电缆：这条绝缘多芯主干电缆直接连接阵列式传感器，将连续的电化学和电阻数据传输回集中式数据采集系统（DAQ）。 • 316L/PTFE 穿孔管：这种专用管道具有连续的微孔结构，允许加压气体均匀逸出，作为定向输送 VCI（气相缓蚀剂）的分配通道。
• 电绝缘隔离：采用高性能聚合物制造间隔件，确保金属工艺管道、铜制 TDR（时域反射）线与 316L 注入管之间完全电绝缘，从而消除局部电偶（双金属）腐蚀风险。
2. 径向阵列外壳与表面传感配置（图 2）
该系统对称环绕在工艺管道外径上，在保护层下方形成高度有序的径向布局。
• ER（电阻）腐蚀速率传感器：采用与工艺管道材质相同的金属制造薄膜 ER 传感器，并直接安装在钢材表面。它们实时捕捉均匀金属损耗的定量动力学数据，为资产的动态“基于风险的检验”（RBI）模型提供持续的数据验证。
• VCI 径向注入流：穿孔管沿圆周方向分布。启动时，VCI 蒸汽通过微孔逸出，顺畅地穿过由间隔件维持的间隙，完全充满环形空间并使裸露金属表面钝化。
3. 综合检验塞终端站（图 3）
该系统将所有外部连接点整合为一系列位于外部防风雨保护层上的局部检验塞（穿透式连接站）。
• 高度集成：90 度歧管分支允许 VCI 穿孔管垂直穿过检验塞引出，并连接至牢固的卡套接头。传感器线路和 TDR 终端也通过防水防爆电缆密封接头从同一端口引出。
• 免拆卸现场响应：若 TDR 线检测到水分泄漏或 ER 传感器发出腐蚀激增警报，操作人员无需拆除外部金属护层或保温层。只需打开局部检验塞的盖子，将移动式 VCI 注入泵或压缩氮气瓶连接到外露的卡套接头上，即可直接向该区域注入化学药剂。环形间隙允许 VCI 气相沿管道纵向无阻碍地流向两侧，从而实现快速的点源防护。
