保温层下湿气和泄漏3dc 电缆监测系统

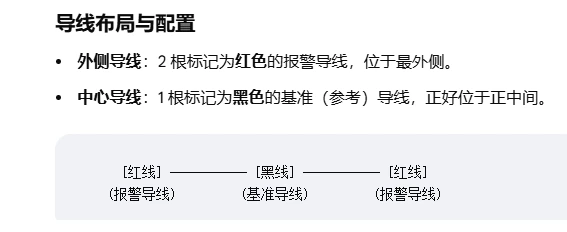

3dc 电缆系统是一种专为区域供冷（District Cooling）系统设计的先进监测解决方案。它通过高精度的阻抗测量来追踪预绝缘管保温层内的水分积聚，即使在输送管不导电（如塑料管）的情况下也能正常工作。3dc 电缆技术规格导线数量：单根电缆内嵌入 3 根独立的导线。导线截面：0.75 mm² 多股绞合铜线（非实心单股线）。绝缘性能：整根电缆完全绝缘，包括所有的接头连接处。导线布局与配置外侧导线：2 根标记为红色的报警导线，位于最外侧。中心导线：1 根标记为黑色的基准（参考）导线，正好位于正中间。       [红线] ----------- [黑线] ----------- [红线]
     (报警导线)         (基准导线)         (报警导线)
核心工作原理输送管材质适应性：既适用于传统的钢制输送管，也适用于塑料输送管以及其他任何不导电的管材。模拟基准：中间的黑线作为基准导线，完全替代了传统监测中需要导电钢制服务管来构成测量回路的作用。测量类型：完全依赖**阻抗测量（Impedance measuring）**来监测管网。不能使用仅测量电阻的方法。电路路径：监测系统通过测量两侧的红线（报警线）与中间的黑线（基准线）**之间的电阻抗来实现监测。凝露管理与持续运行面临的挑战：区域供冷管线的保温层内不可避免地会聚集少量水分（凝露）。特别是在系统运行期间进行维修或接头连接时，当周围环境温度高于管道内介质温度，这种冷凝水积聚问题会变得尤为严重。因此，确保预绝缘系统在端头、排气孔以及建筑物引入段完全密封至关重要。解决方案：通过使用完全绝缘的 3dc 电缆，即使保温层中积聚了水分或凝露，整个管网系统仍能保持正常运行，无需停机。基准曲线：监测系统会建立全新的基准曲线（Reference curves），将这些内置的（已存在的）水分考虑在内，从而在允许系统继续运行的同时，有效避免误报
